ETM-3V三相电压监控继电器
ETM-3V-230、ETM-3V-400、ETM-3V-400、ETM-3V-400三相电压监控，依据用户设定值实现对三相电的欠压、过压、不平衡度以及相序故障监控。该模块具有双刀双掷继电器输出。产
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
ETM-3V-230、ETM-3V-400、ETM-3V-400、ETM-3V-400三相电压监控，依据用户设定值实现对三相电的欠压、过压、不平衡度以及相序故障监控。该模块具有双刀双掷继电器输出。产品采用20～260V a.c./d.c.供电。电源、输入和输出三隔离。
主要技术参数
输入参数
| ETM-3V-400S | ETM-3V-400SN |
| 输入信号: 正弦波 输入信号频率：48Hz～63Hz 额定电压（U ）: 3～400V N 最高电压: 3～600V 监控模式: W（窗口监控） 欠压设定范围：-30％～+20％UN 过压设定范围：-20％～+30％U N 延时输出时间设定范围：0.2s～10s 设定精度: ≤5％F.S. 注: 监控信号为三相三线制，额定电压U 为400V | 输入信号频率：48Hz～63Hz 额定电压（U ）: 3N～400/230V N 最高电压: 3N～600/346V 监控模式: W（窗口监控） 欠压设定范围：-30％～+20％UN 过压设定范围：-20％～+30％U N 延时输出时间设定范围：0.2s～10s 设定精度: ≤5％F.S. 注: 监控信号为三相四线制，额定电压U 为230V |
| ETM-3V-400 | ETM-3V-230 |
| 输入信号: 正弦波 输入信号频率：48Hz～63Hz 额定电压（U ）: 3（N）～400/230V N 最高电压: 3（N）～600/346V 监控模式: U（欠压监控）、US（欠压＋相序监控） W（窗口监控）、WS（窗口＋相序监控） 欠压设定范围：-30％～20％UN 过压设定范围：-20％～30％U N 不平衡度设定范围：5％～25％/OFF 延时输出时间设定范围：0～10s 设定精度: ≤5％F.S. 注: 当监控信号为三相四线制时，额定电压U 为230V N 当监控信号为三相三线制时，额定电压U 为400V | 输入信号: 正弦波 输入信号频率：48Hz～63Hz 额定电压（U ）: 3（N）～400/230V N 最高电压: 3（N）～600/346V 监控模式: U（欠压监控）、US（欠压＋相序监控） W（窗口监控）、WS（窗口＋相序监控） 欠压设定范围：-30％～20％UN 过压设定范围：-20％～30％U N 不平衡度设定范围：5％～25％/OFF 延时输出时间设定范围：0～10s 设定精度: ≤5％F.S. 注: 当监控信号为三相四线制时，额定电压U 为230V N 当监控信号为三相三线制时，额定电压U 为400V |
输出信号:
输出信号：单刀双掷继电器
驱动能力：250V,a.c.,3A或30V,d.c.,3A
传输精度(20℃):≤5％F.S.
温度漂移：(-25℃～60℃): ≤0.1％F.S./℃
响应时间：≤500ms
绝缘强度： 2500V,a.c.;1分钟（电源、输入、输出之间）
绝缘电阻：≥100MΩ;500V,d.c.
（电源、输入、输出之间与外壳之间）
电源保护： 电源反向保护
仪表结构： 德国菲尼克斯公司ME MAX系列塑壳结构
重量：约150g
电磁兼容性: 符合GB/T 18268（IEC61326-1）
使用环境：
⑴ 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质；
⑵ 连续工作温度:-25℃～＋60℃；
⑶ 贮存温度:-40℃～＋80℃；
⑷ 相对湿度:10％～90％RH。
产品选型一览表
产品名称 | 型号 | 监控方式 | 输入信号 | 供电方式 |
| 三相电压监控继电器 | ETM-3V-400S | 窗口 | L-L:0～400V AC | 20～260V AC/DC |
| ETM-3V-400SN | 窗口、带中性导线N | L-L:0～400V/L-N:0～230V AC | ||
| ETM-3V-400 | 欠电压、相序、窗口、不对称 | L-L:0～400V/L-N:0～230V AC | ||
| ETM-3V-230 | 欠电压、相序、窗口、不对称 | L-L:0～230V/L-N:0～135V AC |

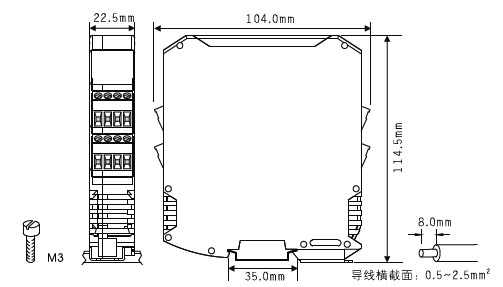

外形尺寸图
