UHZ-50/D型系列顶装式磁性浮球液位计选型表

选型举例
　　测量地下油罐的油位，介质为0#柴油，密度为0.8g/cm3，采用护套式顶装液位计，配远传仪表，上接线盒4-20mA，工作温度为常温，工作压力为0.8MPa，测量范围1500，不锈钢材质，连接法兰为活套法兰。
选型标记：UHZ-50/D1 E2T-10-1500-0.8-0-0.8
功能与适用范围
　　UHZ-50/D型磁性浮球液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球上下移动，带 动顶杆上端的磁钢上下变化，经磁性耦合作用，使显示器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒 目，读数直观，因显示器组件与被测介质完全隔离，故使用安全可靠。该液位计适于各种地下槽池等容器，以 及不宜侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。
工作原理
　　根据浮力原理和磁性耦合原理而制成。当被容器内的液位上下变化时带动浮球，并通过与之相连的连杆上端的永久磁钢上下移动，经磁性耦合而使显示器中的翻柱翻转。当液位上升翻柱由白色转为红色。当液位下降时翻柱由红色转为白色，红白界位处就为容器内介质液位的实际高度，从而实现液位自动跟踪显示。
特点
　　◆在容器从不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安排本形式的液位计。
　　◆适用于粘度大的液体介质
　　◆显示器的观察方向可任意改变
　　◆其他特点和UHZ－50/C相同。
主要技术参数
　　◆测量范围：500-5000mm
　　◆测量精度：±10mm
　　◆介质密度：≥0.5g/cm3
　　◆工作压力：≤2.5MPa
　　◆工作温度：0-200℃
　　◆介质粘度：≤0.4Pa.S
　　◆本厂出厂连接法兰尺寸：DN100 PN1.6
　　◆连接法兰采用化工部1998年发布的HG20592－20635－97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。
    顶装式磁性浮子液位计的盲区
      因测量时在结构上存在一定的盲区值，读数时要补偿，对不同的介质密度，浮球的长度是不一样的，故盲区值也不一样，见下表

安装使用和维护
　　◆液位计护导管和主体管安装必须垂直，以保证浮球组件在主体管内能上下运动自如
　　◆连杆不能弯曲必须垂直插入
　　◆安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示为白色，零位以下显示红色
　　◆液位计安装完毕后，需要用磁钢进行校正，对翻柱导引一次使零位以下显示红色，零位以上显示白色。

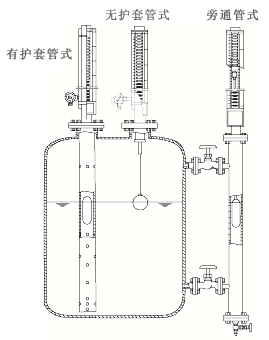

　　◆安装结构形式如下图所示

九.订货须知
　　1、型号规格配套仪表
　　2、被测介质名称和密度
　　3、工作压力
　　4、工作温度
　　5、测量范围
　　6、材质要求
　　7、法兰标准及连接形式
UHZ-50/D型系列顶装式磁性浮球液位计常用规格型号
UHZ-50/D顶装式磁性浮球液位计 基本型,无护套,不锈钢材质,连接方式:固定法兰，配液位控制器 UHZ-50/D1W2G-5O-1000mm
顶装式浮球液位计 UHZ-50/D1-W5G-3D-2000mm压力：-1MPa 温度≤200℃ 法兰： DN150 平焊法兰介质：黄磷与水
顶装式浮球液位计 UHZ-50/D1-W5Y-3D-3000mm压力：-1MPa 温度≤200℃法兰： DN150 凸面法兰介质：黄磷、三氯化磷、氯气、盐酸
