概述

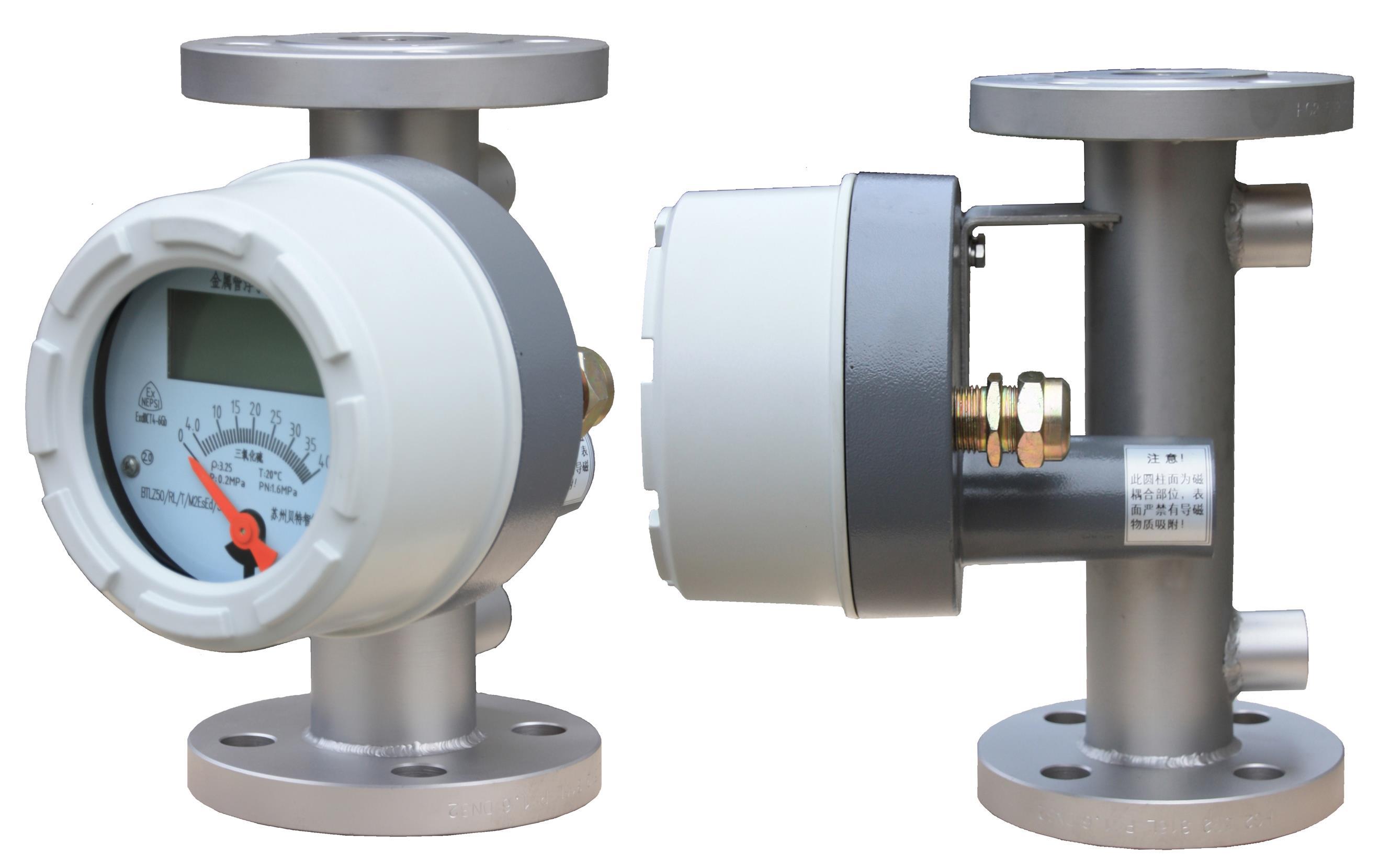

　　KVAF系列金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流器特别适宜低流速小流量的介质流量测量。
　　KVAF系列金属管浮子流量计有就地显示型和智能远传型，带有指针显示瞬间/累积流量液晶显示，上、下限报警输出，累积脉冲输出，批次控制，标准的二线制4-20mA电流输出等多种形式，为用户使用提供了非常广阔的选择空间。另外该仪表采用Motorola公司先进的微处理中央芯片及高质量工业化组件，保证了流量计在各种应用场所的优良性能。
　　根据测量管结构的不同，HH5□系列金属浮子流量计分为KVAF-FA、KVAF-FB、KVAF-FC和KVAF-FD型，可根据用户不同要求选择不同的测量管形式，在维护和清洁方面有进一步的完善。
　　多年来，金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比，广泛受到了石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业的青睐。
主要特点
　　1、适用于小口径和低流速介质流量测量
　　2、工作可靠，维护量小，寿命长
　　3、对于直管段要求不高
　　4、较宽的流量比10:1
　　5、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光
　　6、单轴灵敏指示
　　7、非接触磁耦合传动
　　8、全金属结构，适于高温、高压和强腐蚀性介质
　　9、可用于易燃、易爆危险场合
　　10、可选二线制、电池、交流供电方式
　　11、多参数标定功能
　　12、带有数据恢复，数据备份及掉电保护功能
技术参数
　　1、测量范围：水（20℃）1-200000I/h
                         　　 空气（20℃，0.1013MPa）0.03-4000m3/h
                          　　参见流量表，特殊流量可订制
　　2、量   程  比：标准型10:1      特殊型20:1
　　3、精         度：标准型1.5级    特殊型1.0级
　　4、压力等级：标准型：DN15-DN50   4.0MPa   DN80-DN200   1.6MPa
                             　 特殊型：DN15-DN50   25MPa    DN80-DN200   16MPa
                             　 夹套的压力等级为1.6MPa
                             　 特殊型在选型和订货前应与工厂协商
　　5、压力损失：7kPa-70kPa
　　6、介质温度：标准型：-80℃～+200℃：PTFE：0℃～85℃
                             　 高温型：最高可达400℃
　　7、介质粘度：DN15：η<5mPa.s（F15.1-F15.3）
                           　  η<30mPa.s（F15.4-F15.8）
                            　  DN25：η<250mPFa.s
                             　 DN50-DN150：η<300mPFa.s
　　8、环境温度：液晶型-30℃～+85℃
                            　  指针型-40℃～+120℃
　　9、连接形式：标准型：DIN2501标准法兰
                             　 特殊型：由用户指定的任意标准法兰或螺纹
　　10、电缆接口：M20×1.5
　　11、供电电源：标准型：24VDC二线制4～20mA（10.8VDC～36VDC）
                              　  交流型：85～265VAC    50HZ
                              　  电池型：3.6V@4AH镍氢电池
　　12、报警输出：上限或下限瞬时流量报警
                              　  标准型：集电极开路输出（最大100mA@30VDC内部阻抗100欧）
                              　  特殊型：继电器输出（触点容量最大5A@250VAC）
　　13、脉冲输出：累积脉冲输出，最小间隔50毫秒
　　14、液晶显示：瞬时流量显示数值范围：0-50000
                              　  累计流量显示数值范围：0-99999999
　　15、防护等级：IP65
　　16、防爆标志：本安型ia Ⅱ CT6   隔爆型d Ⅱ CT6
产品选型

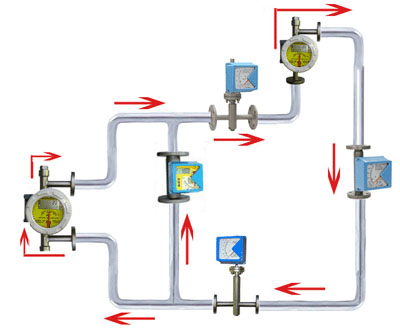

安装示意图
