概述
　　LUX系列智能旋进旋涡气体流量计采用最新微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。
主要特点
　　1、内置式压力、温度、流量传感器，安全性能高，结构紧凑，外形美观。
　　2、就地显示温度、压力、瞬时流量和累积总量。
　　3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
　　4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存。
　　5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。
　　6、防盗功能可靠，具有密码保护，防止参数改动。
　　7、表头可180度随意旋转，安装方便。
　　本系列产品执行国家JJG198-94《速度式流量计检定规程》和Q/320831AHH003-2004《HLUX系列智能旋进旋涡气体流量计》企业标准。
　　本系列产品经国家级仪器仪表防爆安全监督站（NEPSI）检定认可，符合国家标准GB3836.1-2000、GB3836.2-2000有关规定。隔爆型防爆标志为Exd Ⅱ BT4。
主要技术参数
　　1、流量计规格、基本参数和性能指标

　注：1、表中所列的流量范围为产品出厂时检定的流量范围（常温、常压下介质为空气，ρ=1.205kg/m3）；
　　　2、随着压力的增大，流量范围也随之扩大。
　　2、标准状态条件：P=101.325kPa，T=293.15K
　　3、使用条件：
      　　环境温度：-30～+60℃
      　　介质温度：-20～+80℃
      　　相对湿度：5%～95%
      　　大气压力：86kPa～106kPa
　　4、电气性能指标：
      　　工作电源：外电源：+24VDC
                　　内电源：3.6V锂电池，型号：ER26500
      　　整机功耗：外电源，<1W
               　　 内电源，<0.3mW，锂电池可用二年以上。
      　　输出方式：脉冲信号
                　　4～20mA电流信号：对应流量0～Qmax,20mA对应流量可由用户自己设定。
                　　RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。
　　5、防爆标志：Exd Ⅱ BT4
　　6、防护等级：IP65

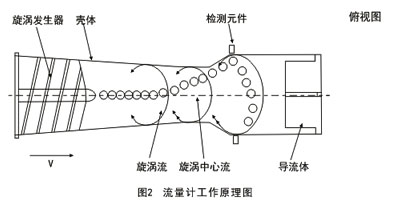

工作原理
　　当流体通过螺旋形导流叶片组成的旋涡发生体后，流体被强迫绕旋涡发生体中心剧烈地旋转，形成旋涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时，在很宽的流量范围内，旋涡的频率与流量成线性关系。该频率由压电传感器检测，由流量积算仪进行运算和处理。

产品选型

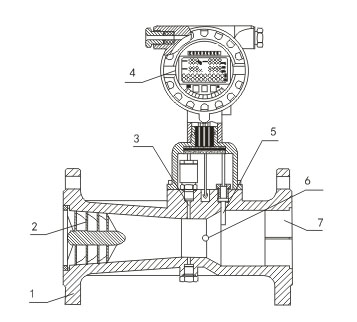

产品结构

　　1、壳体  2、旋涡发生体  3、压力传感器  4、流量积算仪  5、温度传感器  6、压电传感器  7、出口导流体
