一、概述：
　　SWP9081 热电偶温度变送器，将现场热电偶/毫伏的信号转换成与之隔离的两路标准4~20mA/1~5V（温度线性）信号传送到变送器输出。
二、主要技术性能：
　　电源电压：24VDC±10%
　　消耗功率：1.8W（24V 供电，二路20mA 输出）
　　输入：各种热电偶及mV信号⑨+⑩-
　　输出：全隔离二路1～5V /4～20mA DC（①+②-、⑤+⑥-）
　　输出负载: ≤750Ω（内部250Ω负载）
　　输出精度：0.2%F.S
　　温度漂移：0.01%F.S
　　环境温度：+5℃～40℃
　　相对湿度：35％～85％RH
　　储存温度：-40℃～85℃
　　重量：约150ｇ
　　安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质。
　　适用现场设备：各种热电偶信号、毫伏传感器。
三、安装注意事项：
　　1. 热电偶温度变送器应安装非危险场所。
　　2. 热电偶温度变送器通往现场（危险场所）的软铜导线截面积必须大于0.5mm2。
　　3. 连接导线的绝缘强度应大于500V。
　　4. 对热电偶温度变送器进行单独通电调试时，必须注意热电偶温度变送器的型号、电源极性、电压等级及热电偶温度变送器外壳接线端上的标号。
　　5. 严禁用兆欧表测试热电偶温度变送器端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部热电偶温度变送器接线，否则会引起内部器件损坏。
　　6. 如热电偶温度变送器内部模块损坏需要维修或更换时，原则上应由制造厂承担。用户自行维修时，按照有关的注意事项，具体方法请按照维修的章节进行（本质安全型仪表的维修仅限于所述的范围进行，其外的维修应与制造厂商量）。经检修后方能重新投入运行。

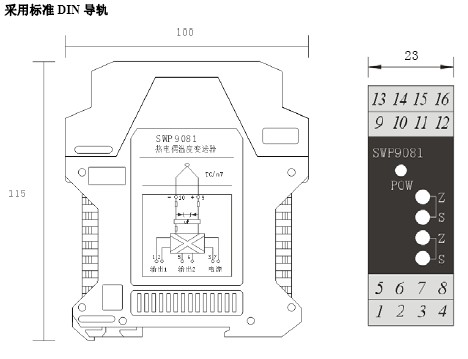

安装方式及尺寸

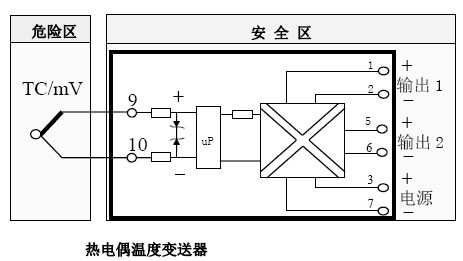

接线图
