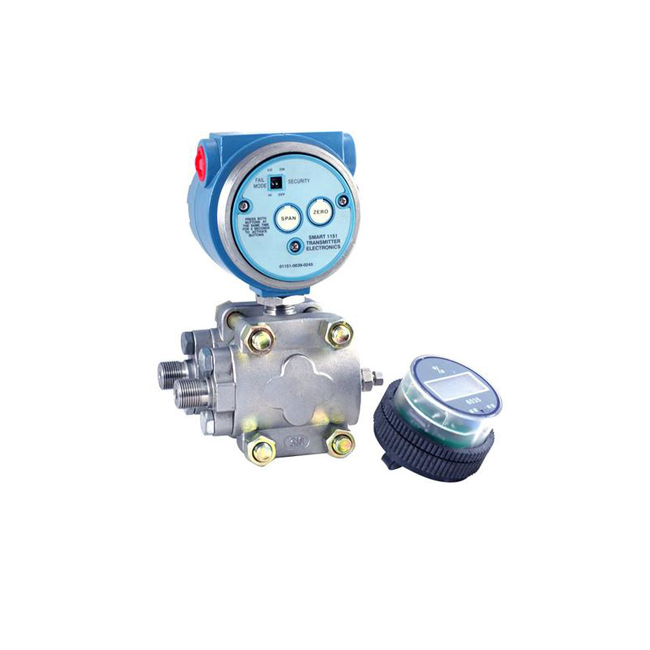

1151电容式压力变送器
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
本公司生产的系列电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般为50、100,15Omm用户可根据需要选择其长度。法兰式掖位交送器一般是整体体工，只要用户需要也可提供远传结构，同样对远传差压变送器用户也右选用一侧远传装置，毛细管单根长度为1.5、3、4.5、6、7.5m供用户选择。接液材料除316L不锈钢外，还有哈氏C合金，蒙耐尔合金、钽，可使用于各种腐蚀介质场合。
1151DP/GP系列变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构，放大器线路有反向极性保护，防止因电源极性接错而损坏变送器。曲于该变送器工作的容积变化小于0·16cm3。因此不需为补偿容积化而增加冷涣器或液位筒。
一、工作原理

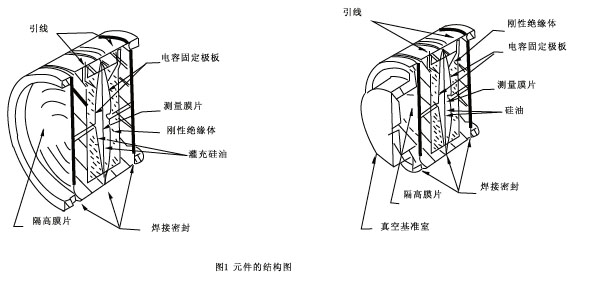

被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见图1
二、主要特点
本公司生产的1151系列电容式变送器有下列特点
1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜
2.采用二线制工作方式
3.敏感元件采用固体化结构，小型坚固，抗振能力强
4.主要部件可与1151同类产品进行互换，
5.关键零部件、电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好，质量稳定，故障率少。
6.正迁移可达500%，负迁移可达600%(最小量程时)
7.阻尼可调
三、功能规范
1.使用对象:液体、气体和蒸汽
2.测量范围，见表1
3.输出信号，4~2OmADC。(特殊可为四线制0～1OmADC输出)
4.供电电源:供电电源为12~45VDC，带LCD数字显示器为15~45VDC,一般工作电源为24VDC
5.负载:与供电电源有关。在某一电源电压时带负或能力见图2
负载阻抗R与电源电压V关系式为R≤(V-12)Ω
6.量程和冬位:外部连续可调。
7.正负迁移
差压交送器：最大正迁移量为测量范围上限值(URL以下同)与测量量程之差;最大负迁移为URL；
压力交送器：最大正迁移量为URL与测量量程之差最大;负迁移量不大于大气压。
绝对压力变送器：最大正迁移量为URL与测量量程之差；无负迁移。
8.环境温度范围：一般变送器-26℃+70℃，带现场显示器-l5℃+7o℃
9.过载压力，不超过规定压力的1.5倍，变送器不会损坏
10.贮藏温度：-lO℃+66℃
11.阻尼时间：在0.2～1.67秒内连续可调、微、低差压和法兰变送器，阻尼时间较大些
12.容积变化量，小于0.16cm3
13.指示器：现场输出指示有电流表，线性指示0～100%和平方根指示0～100%，3-1/2位LDC液晶显示器，字高13mm。输出按百分数显不。
14.启动时间：2秒，不需要预热
15.防爆：本厂生产两种防爆类别变送器，由国家级仪表防爆安全监督检查站(NEPSI)-上海工业自动化仪表研究所鉴定认:a隔爆型:b本质安全型。
四、技术参数
(在无迁移，标准条件下，冲硅油和隔离膜片是316L不锈钢的情况下)精确度等级，见表2
1.稳定性：六个月内不超过变送精度；
2.温度影响：在最大量程时，每10℃变化量参见下表
| 量程代号或名称 | 精度等级 | ||
| 0.2级 | 0.25级 | 0.5级 | |
| 2 | / | / | ≤±0.54% |
| 3 | / | ≤±0.30% | ≤±0.45% |
| 4～9 | ≤±0.20% | ≤±0.30% | ≤±0.30% |
| 远传、液位 | / | / | ≤±0.60% |
3.不灵敏区：无
4.静压影响：最大量程时见下表
| 量程代号或名称 | 精度等级 | ||
| 0.2级 | 0.25级 | 0.5级 | |
| 2 | / | / | 1% |
| 3 | / | ≤±0.30% | 0.6% |
| 4、5、6、7、8 | ≤±0.25% | ≤±0.30% | 0.6% |
| 高静压4、5、6、7 | / | 2% | 2.5% |
5.电源影响：小于输出范围的±0.005/V
6.负载影响：电源稳定时几乎无负载影响
7.振动影响：在任何方向上振动频率200Hz时，所引起的误差为最大范围的0.05%，量程代号2（微差压为±0.25%）
8.结构材料：压力容室、接头、泄放阀、隔离膜片等与介质接角的零件材料见各种型号“订货型号规格”表；螺栓为碳钢镀铬，电气外壳为低铜铝合金，电气外壳表面涂层为环氧喷塑
9.异压连接件：压力容器上的连接螺纹孔为1/4-18NPT，引牙接头上的螺纹孔为1/2-14NPT。其中心距见各种型号的外形尺寸图。放大器电缆连接孔螺纹为M20*1.5
10.安装位置影响：当工作膜片未垂直安装时。可能产生不大于0.24KPa的零位系统误差，此误差可通过调整零位来消除。对量程无影响。
11.重量：约5Kg（不包括附件，带法兰变送器外）

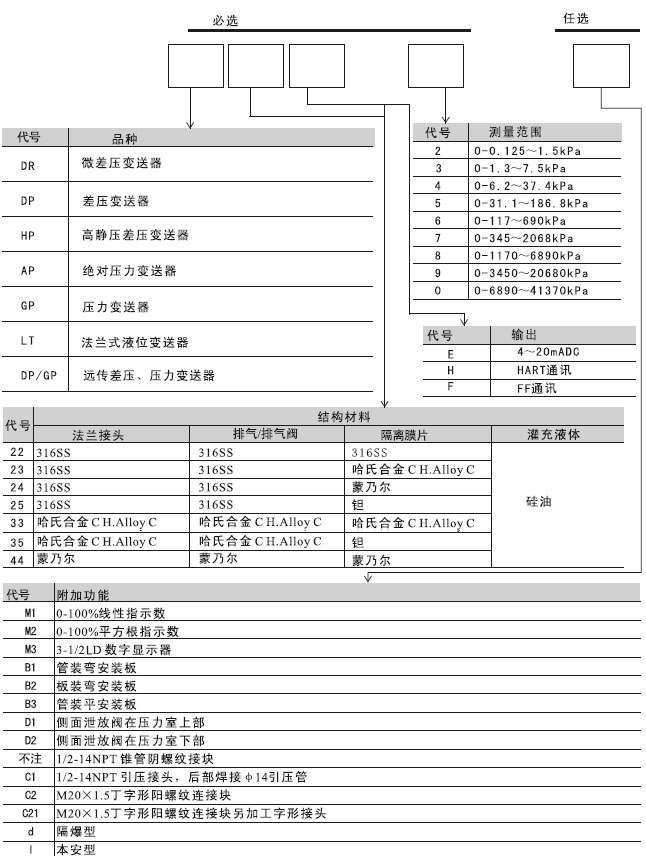

五、变送器的型号命名
六、产品系列
1.主要产品系列列表（表1）
| 名称型号 | 测量范围（kpa） | 精度 | 备注 |
| 1151DP型差压变送器 | 0～1.3～7.5 0～1170～6890 | 0.2 0.25 | |
| 1151DR型微差压变送器 | 0～0.125～1.5 | 0.5 | |
| 1151HP型高静压差压变送器 | 0～6.2～37.4 0~345~2068 | 0.2 0.25 | 工作压力25MPa与32MPa任选 |
| 1151GP型压力（表压）变送器 | 0~1.3~7.5 0~6890~41370 | 0.2 0.25 | |
| 1151AP型绝对压力变送器 | 0~6.8~37.4 0～117～6890 | 0.2 0.25 | |
| 1151LT法兰式液位变送器 | 0~6.8~37.4 0～117～6890 | 0.2 0.25 | 平法兰与插入式法兰任选 |
| 1151DP/GP带远传差压/压力变送器 | 0~6.2~37.4 0～117～6890 | 0.5 | 远传装置任选 |
2.详细规格（表2）
| 序号 | 名称 | 型号 | 测量范围（kpa） | 最大工作压力（kpa） | 精度等级 |
| 1 | 微差压变送器 | 1151DR2E | 0~0.125~1.5 | ≤6.0 | 0.5 |
| 2 | 差压变送器 | 1151DP3E | 0~1.3~7.5 | ≤14 | 0.2、0.5 |
| 3 | 1151DP4E | 0~6.2~37.4 | 0.2、0.5 | ||
| 4 | 1151DP5E | 0~31.1~186.8 | 0.2、0.5 | ||
| 5 | 1151DP6E | 0~117~690 | 0.2、0.5 | ||
| 6 | 1151DP7E | 0~345~20680 | 0.2、0.5 | ||
| 7 | 1151DP8E | 0~1170~6890 | 0.2、0.5 | ||
| 8 | 高静压差压变送器 | 1151HP4E | 0~6.0~37.4 | ≤32 | 0.25、0.5 |
| 9 | 1151HP5E | 0~31.1~186.8 | |||
| 10 | 1151HP6E | 0~117~690 | |||
| 11 | 1151HP7E | 0~345~20680 | |||
| 12 | 1151HP8E | 0~1170~6890 | |||
| 13 | 压力变送器 | 1151GP3E | 0~1.3~7.5 | / | 0.25、0.5 |
| 14 | 1151GP4E | 0~6.2~37.4 | |||
| 15 | 1151GP5E | 0~31.1~186.8 | |||
| 16 | 1151GP6E | 0~117~690 | |||
| 17 | 1151GP7E | 0~345~2068 | |||
| 18 | 1151GP8E | 0~1170~6890 | |||
| 19 | 1151GP9E | 0~3450~20680 | |||
| 20 | 1151GP0E | 0~6890~41370 | |||
| 21 | 绝对压力变送器 | 1151AP4E | 0~6.8~37.4 | / | 0.25、0.5 |
| 22 | 1151AP5E | 0~31.1~186.8 | |||
| 23 | 1151AP6E | 0~117~690 | |||
| 24 | 1151AP7E | 0~345~2068 | |||
| 25 | 1151AP8E | 0~1170~6890 | |||
| 26 | 法兰式液位变送器 | 1151LT4E | 0~6.8~37.4 | 2.5 | 0.25、0.5 |
| 27 | 1151LT5E | 0~31.1~186.8 | |||
| 28 | 1151LT6E | 0~117~690 | |||
| 29 | 远传压力变送器 | 1151GP4E | 0~6.8~37.4 | / | 0.5 |
| 30 | 1151GP5E | 0~31.1~186.8 | |||
| 31 | 1151GP6E | 0~117~690 | |||
| 32 | 1151GP7E | 0~345~2068 | |||
| 33 | 1151GP8E | 0~1170~6890 | |||
| 34 | 远传差压变送器 | 1151DP4E | 0~6.8~37.4 | 2.5/10 | 0.5 |
| 35 | 1151DP5E | 0~31.1~186.8 | |||
| 36 | 1151DP6E | 0~117~690 | |||
| 37 | 1151DP7E | 0~345~2068 | |||
| 38 | 1151DP8E | 0~1170~6890 |
远传差压、压力变送器、单根毛细管长度分为1.5、3、4.5、6、7.5米五种。
