防腐差压变送器
差压变送器采用高精度双隔离金属膜片的进口扩散硅感压芯片，具有很好的防腐性。信号经精密温度补偿和高稳定性线性处理电路，将差压信号变送转化成标准电压或电流信号。变送器采用“丁字型”连接，电路中做了极强的
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
差压变送器采用高精度双隔离金属膜片的进口扩散硅感压芯片，具有很好的防腐性。信号经精密温度补偿和高稳定性线性处理电路，将差压信号变送转化成标准电压或电流信号。变送器采用“丁字型”连接，电路中做了极强的防电子干扰处理；变送器具有体积小巧，方便安装、精度高、性能稳定可靠、耐腐蚀性等特点。
广泛用于石油、化工、冶金、电力、轻纺、环保等领域。尤其在暖通空调系统中用来监控水头损失方面使用非常广泛。
技术规格
测量介质： | 与316L相兼容的气体、液体 |
测量范围： | 差压 0～5～1000KPa； 0～5～30MPa |
精度等级： | 0.25、 0.5 |
过载能力： | 量程的2倍 |
长期稳定性： | 小于0.25%FS/年，小于0.5%FS/年 |
供电电源： | 15～36 VDC（标定电压24VDC） |
输出信号： | (4～20)mA（二/三线制）、（0～10/20）mA |
负载电阻 | R=（U-12.5）/0.02-RD (U为电源电压，RD为电缆内阻) |
工作温度： | -30～70℃ 补偿温度：-20～70℃ |
膜片材料 | 316L不锈钢 |
壳体材料 | 1Cr18Ni9Ti |
稳定性： | 小于±0.2%FS，±0.5%FS |
过程连接： | 外螺纹M20×1.5或用户自定义 |
防护等级： | IP65 |
防爆等级： | ExibIICT6 |
选型规格表
| WP701小巧型差压变送器 | ||||
| 代码 | 输出信号 | |||
| E | 二线制(4～20)mA(默认) | |||
| I | (0～10)mA或(0～5)VDC | |||
| T | 特殊规格 | |||
| 代码 | 精度等级 | |||
| J2 | 0.25% | |||
| J5 | 0.5% | |||
| 代码 | 连接方式 | |||
| P1 | M20*1.5外螺纹 | |||
| P2 | 宝塔嘴接口 | |||
| P3 | 用户指定 | |||
| WP701 | E | J5 | P1 | |

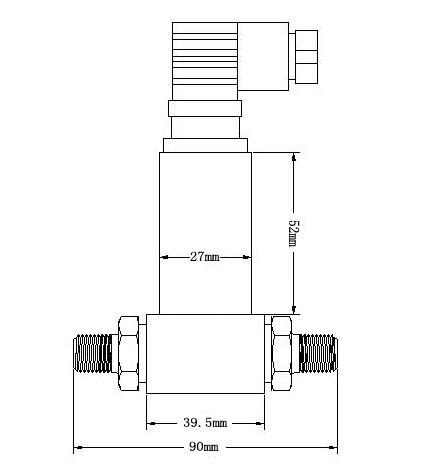

外形尺寸图
