概述  　
　　SWP-EY100压力现场变送控制器是本公司推出新一代先进的现场变送单元。采用铝合金外壳进口扩散硅压力传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制，可替代指针压力表或远传压力表等产品。
仪表技术指标：
　　测量范围 　　　　　  0 -60Mpa
　　精　度　　　　　　　0.5%或0.2%
　　防爆类型　　　　　　普通型（非防爆）
　　　　　　　　　　　　隔爆型（dIIBT4）
　　外形尺寸　　　　　　LED显示：LED显示：Φ100×60
　　显 示　　　　　　　  4位LED显示
　　输出特性　　　　　　带上下限控制或报警输出
　　　　　　　　　　　　继电器接点容量3A/250VAC
　　　　　　　　　　　　SSR可控硅触发信号0.5A/400V
　　　　　　　　　　　　SCR固态继电器触发信号300Ma/6V
　　使用环境　　　　　　相对湿度≤90%，温度-10～50℃
　　介质温度　　　　　　-20 ～ +70℃
　　防护等级　　　　　　IP65
　　连接方式　　　　　　M20×15mm或根据用户要求
　　通讯功能　　　　　　RS485或RS232通讯方式（波特率　1200～9600pbs）
工作原理

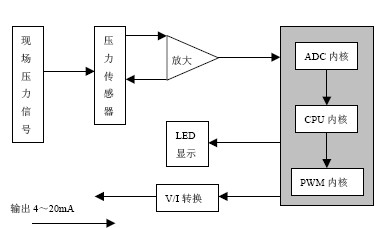

　　仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示及PWM输出。原理框图如下：

型号命名

　例：SWP－EY100－001R－A－D1－HL
　　现场压力显示控制表，继电器输出，外螺纹G1/2 连接，铝合金外壳无现场指示，测量范围0～4KPa，带上、下限报警控制。
标准量程表

接线方式

外形尺寸图
