1.概述

KH-248H智能温度变送器模块符合HART协议，用户能够利用HART通信管理器对其进行检测和组态。

可方便与PT50、PT100、PT1000、CU50、CU100五种热电阻或R、S、J、T、E、K、N八种热电偶连接、组成HART 协议的智能温度变送器。

 2.接口特性与技术参数

· 可通过手持器和PC机组态调试软件远程管理；

· 4～20mA输出叠加HART协议数字通信（两线制）；

· 通信符合HART协议标准；

· HART通信不影响4～20mA的模拟输出；

· HART变送器供电电压：12V～36V DC；

· 输入输出隔离：隔离电压为500V AC；

· A/D数字精度：不同传感器对应的数字精度不同RTD为±0.1℃；E为±0.2℃、J为±0.25℃、K为±0.25℃、N为±0.40℃、R为±0.60℃、T为±0.25℃，S为±0.5℃，B为±0.75℃；

· D/A输出精度：±0.05%F.S；

· 参比条件下总的模拟精度= A/D数字精度+ D/A输出精度；

（热电偶输入式还要加上冷端补偿所带来的±0.25℃的附加误差）；

· 阻尼：0～32秒可调；

· 工作环境温度：无LCD显示-40℃～+85℃。

· 物理尺寸：44mm(直径) X 25mm（高）

 3.仪表与计算机连接示意图

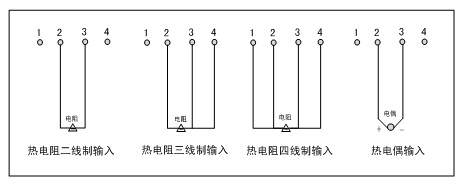

4.传感器接线方式

5.KH-248H智能温度变送器实拍图
