SWP-LED八路智能巡检控制仪
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
SWP-MD806、SWP-MD807、SWP-MS806、SWP-MS807八路智能巡检控制仪主要特点
香港昌晖自动化系统有限公司巡检仪适用于巡回检测八路测量信号。
多路巡检仪各通道可同时输入不同的分度号，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。
可选择各输入通道统一报警控制输出（或统一变送输出）或各输入通道分别报警控制输出（或分别变送输出）。各通
道统一报警控制输出可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。
巡检仪可带串行通信输出，与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
SWP-LED系列八路巡检测量控制仪型谱表
型 号 | 代 码 | 说 明 | |||||||||
SWP - M | □ □ □□- □ □ -□□ - □ □- □- □ | 智能多路巡检控制仪 | |||||||||
外形特征 | DS | 横式显示仪表竖式显示仪表 | |||||||||
外形尺寸 | 8 | 160×80mm（横式）,80×160mm（竖式） | |||||||||
控制作用 | 06 | 八路巡检显示仪 八路巡检仪统一报警/统一控制输出 八路巡检仪分别报警/分别控制输出 | |||||||||
通讯方式 | □ | 参见"通讯方式" | |||||||||
输出方式 | □ | 参见"控制输出方式" | |||||||||
输入类型 | □□ | 参见"输入类型" | |||||||||
第一报警方式 | □ | 参见"报警方式" | |||||||||
第二报警方式 | □ | 参见"报警方式" | |||||||||
报警记忆 | K | 带报警记忆功能不带报警记忆功能 | |||||||||
供电方式 | WT | DC24V供电AC90～265V供电（开关电源）AC220V供电（线性电源，可省略） | |||||||||
★ 特殊型号或要求的，请提供分度号或参考标准，定货时说明 。
★ 输入类型
代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 报警方式
选型代码 | N | H | L |
输出方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 通讯方式
选型代码 | 0 | 2 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
★ 控制输出方式
选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
★ 注1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注 明各通道的输入信号类型。
★
注2：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。统
一控制/报警输出仪表分以下两种报警方式（无特殊说明提供不带报警记忆的仪表）。
a
.不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
b
.带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。
c
.分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警，报警输出互相独立。或各测量通道均有一组相互独立的变送控制输出。当输入通道≤8时，可选择分别带上下限/路报警输出，当输入通道>8、≤16时，可选择上限或下限/路报警输出。

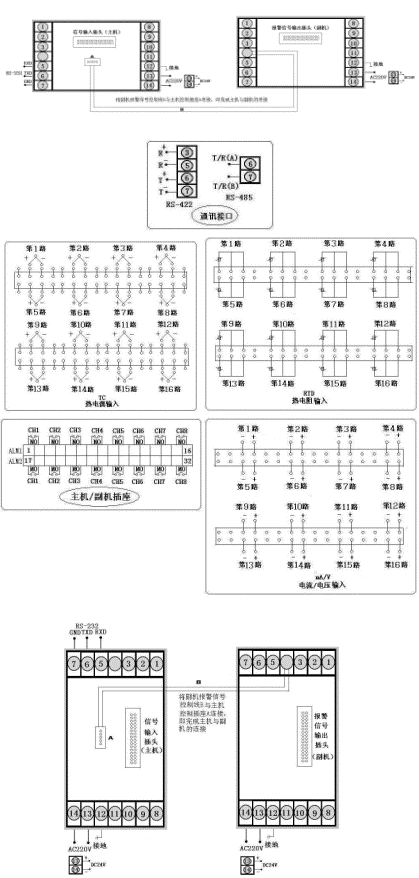

型号 | SWP-MD80系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |  |
型号 | SWP-MS80系列 | |
| 仪表外形 |
仪表尺寸:80×160×140mm | |

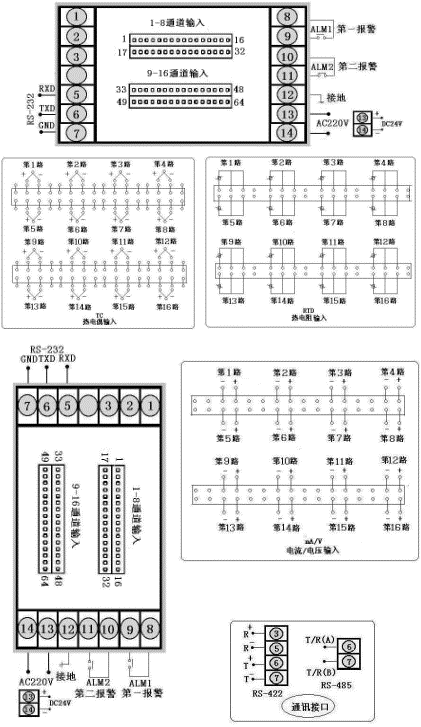

型号 | SWP-MD808系列 | 接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm |  |
型号 | SWP-MS808系列 | |
| 仪表外形 |
仪表尺寸:80×160×140mm |
香港昌晖自动化系统有限公司八路巡检仪型号举例：
例1、SWP-MD806-00-03-N
八路温度巡检仪，仪表无通讯和变送输出，K分度号输入，仪表为外型为160×80mm横式。
例2、SWP-MS807-01-12-HL
八路压力巡检仪，仪表无通讯和变送输出，K分度号输入，带统一报警/控制输出，仪表为AC220V供仪电，仪表外型为80×160mm竖式。
例3、SWP-MS807-02-23-HL
八路巡检仪，仪表无通讯，带一路统一4-20mA变送输出，4-20mA分度号输入，带统一上、下限报警/统一控制输出，仪表为AC220V供电，仪表外型为80×160mm竖式。
例4、SWP-MD808-01-08-HL
八路巡检仪，仪表无通讯和变送输出，Pt100分度号输入，带每一路输入分别带上、下限报警/控制输出，仪表为AC220V供电，仪表外型为160×80mm横式，全套仪表为两台构成。
例5、SWP-MD806-00-08-N （对应虹润精密仪器有限公司型号：HR-WP-XD806-00-08-N-A）
例6、SWP-MD806-00-10-N （对应虹润精密仪器有限公司型号：HR-WP-XD806-00-10-N-A）
例7、SWP-MS806-00-23-N （对应虹润精密仪器有限公司型号：HR-WP-XS806-00-23-N-A）
例8、SWP-MD806-00-12-N （对应虹润精密仪器有限公司型号：HR-WP-XD806-00-08-N-A）
例9、SWP-MD806-00-02-N （对应虹润精密仪器有限公司型号：HR-WP-XD806-00-02-N-A）
例10、SWP-MS806-00-03-N （对应虹润精密仪器有限公司型号：HR-WP-XS806-00-03-N-A）
例11、SWP-MD806-02-03-N （对应虹润精密仪器有限公司型号：HR-WP-XD806-02-03-N-A）
例12、SWP-MD806-02-08-N （对应虹润精密仪器有限公司型号：HR-WP-XD806-02-08-N-A）
例13、SWP-MD806-02-10-N （对应虹润精密仪器有限公司型号：HR-WP-XD806-02-10-N-A）
例14、SWP-MD807-01-03-HL（对应虹润精密仪器有限公司型号：HR-WP-XD807-01-03-HL-A）
例15、SWP-MD807-01-08-HL（对应虹润精密仪器有限公司型号：HR-WP-XD807-01-08-HL-A）
例16、SWP-MD807-01-10-HL（对应虹润精密仪器有限公司型号：HR-WP-XD807-01-10-HL-A）
例17、SWP-MD807-02-03-N （对应虹润精密仪器有限公司型号：HR-WP-XD807-02-03-HL-A）
例14、SWP-MD807-02-08-N （对应虹润精密仪器有限公司型号：HR-WP-XD807-02-08-HL-A）
