径向型双金属温度计
工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种双金属温度计仪表的测温范围是200~650℃，允许误差均为标尺量程的1%左右。
双金属温度计是利用两种不同金属在温度变化时膨胀程度不同的原理工作的。

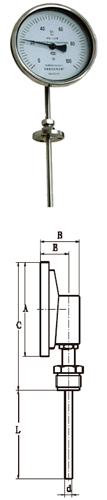

 | 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格（mm） | 安装固定装置 | |
A | L | ||||||
WSS-310 | -80-+40℃
| 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| 无固定装置 | |
WSS-410 | Φ100 | ||||||
WSS-510 | Φ150 | ||||||
WSS-311 | Φ60 | 可动外螺纹 | |||||
WSS-411 | Φ100 | ||||||
WSS-511 | Φ150 | ||||||
WSS-312 | Φ60 | 可动内螺纹 | |||||
WSS-412 | Φ100 | ||||||
WSS-512 | Φ150 | ||||||
WSS-313 | Φ60 | 固定螺纹 | |||||
WSS-413 | Φ100 | ||||||
WSS-513 | Φ150 | ||||||
WSS-314 | Φ60 | 固定法兰 | |||||
WSS-414 | Φ100 | ||||||
WSS-514 | Φ150 | ||||||
WSS-315 | Φ60 | 卡套螺纹 | |||||
WSS-415 | Φ100 | ||||||
WSS-515 | Φ150 | ||||||
WSS-316 | Φ60 | 卡套法兰 | |||||
WSS-416 | Φ100 | ||||||
WSS-516 | Φ150 | ||||||
