整体多点式铠装热电偶
整体多点式铠装热电偶为本公司引进国外先进工艺生产。产品是在一根外护管内组装多支独立铠装绝缘式热电偶，再将整支产品外护管经拉制等工艺打到用户要求的外径而成。
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
整体多点式铠装热电偶为本公司引进国外先进工艺生产。产品是在一根外护管内组装多支独立铠装绝缘式热电偶，再将整支产品外护管经拉制等工艺打到用户要求的外径而成。产品外径通常为Ф6-Ф8mm。使用本产品时用户需自备外保护管，否则只能测量常压和非腐蚀性介质；产品不能大幅度弯曲，以防损毁内部铠偶。
应用
整体多点式铠装热电偶是本公司精心设计制造并符合国际电工委员会(IEC）标准新一代系列产品，是为化工（化肥工业合成塔、反应罐）、冶金、石化、燃气行业特别设计的专用传感器。使用本产品时用户需自备外保护管，否则只能测量常压和非腐蚀性介质。
我公司整体多点式铠装热电偶在云天化集团云南天丰农药有限公司使用的为整支产品外径为Ф4mm/6个测量点和Ф3mm/4点铠偶等；无锡焦化厂苯酐车间1万吨邻二甲苯反应器中成功代替国外同类型产品使用，使用的铠偶整支产品外径为Ф6mm/15点整体多点式铠装热电偶。
技术参数表
| 热电偶 | 测温元件 | 设计压力 | 铠装外径尺寸 | 使用温度 | 外鞘材质 |
| K型 | 铠装整体多点式 2～24点 | <5MPa | Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 | 0～600℃ | 321 316 |
| 0～800℃ | Inconel600 GH3030 |
整体多点式铠装热电偶选型表
| WR | 多点式铠装热电偶 | |||||||
| 代号 | 热电偶种类 | |||||||
| P | 铂铑10一铂，分度号S | |||||||
| N | 镍铬一镍硅，分度号K | |||||||
| E | 镍铬一康铜，分度号E | |||||||
| F | 铁一康铜，分度号J | |||||||
| C | 铜一康铜。分度号T | |||||||
| 代号 | 热电偶结构形式 | |||||||
| K | 铠装热电偶 | |||||||
| 代号 | 测温点数 | |||||||
| 2 | 测量点为2个 | |||||||
| 3 | 测量点为4个 | |||||||
| *** | *** | |||||||
| 24 | 测量点为24个 | |||||||
| 代号 | 固定装置形式 | |||||||
| 1 | 无固定装置 | |||||||
| 2 | 固定螺纹 | |||||||
| 3 | 卡套螺纹 | |||||||
| 4 | 固定法兰 | |||||||
| 代号 | 接线盒形式 | |||||||
| 3 | 防水式接线盒 | |||||||
| 4 | 防爆式接线盒 | |||||||
| 代号 | 测量端形式 | |||||||
| 2 | 接地式 | |||||||
| 3 | 绝缘式 | |||||||
| DDD | 铠装整体多点式 | |||||||
| WR | N | K | 20 | 2 | 3 | 2 | DDD | WRNK-20/2/3/2/DDD |

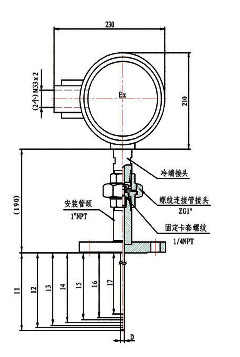

外形结构图
