一、仪表概述：

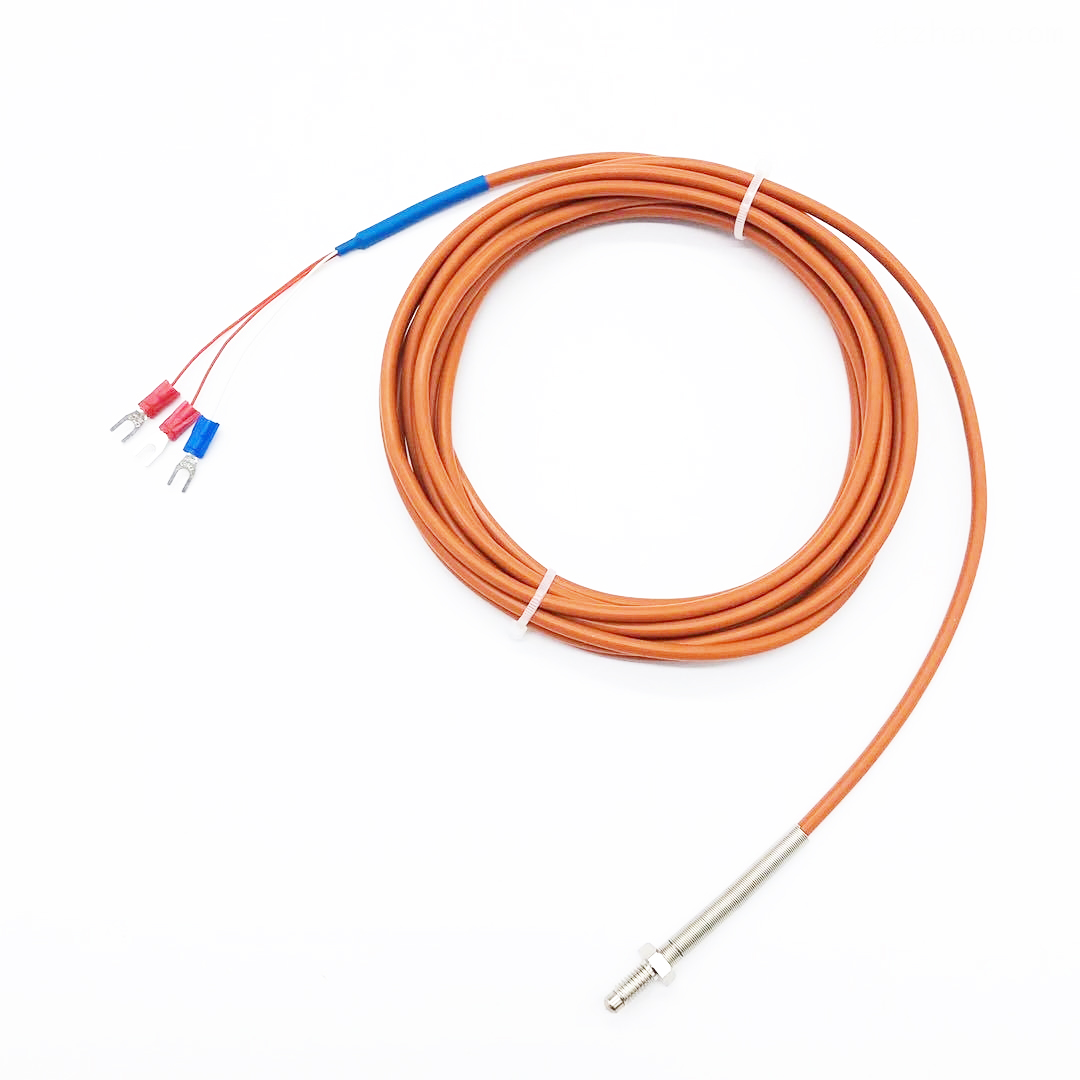

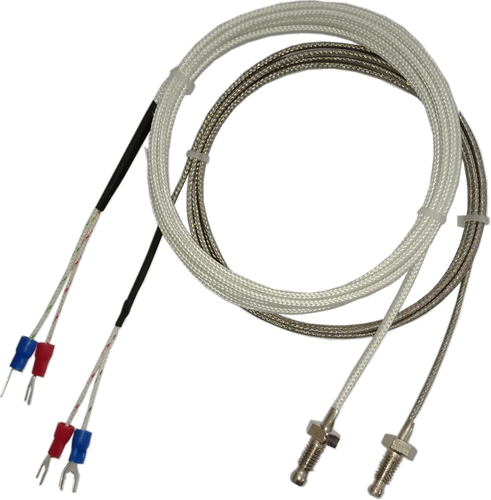

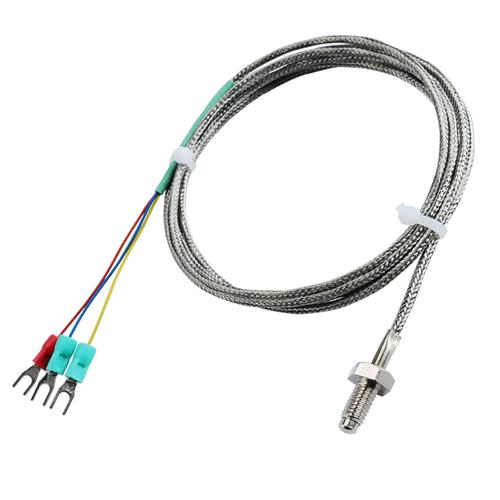

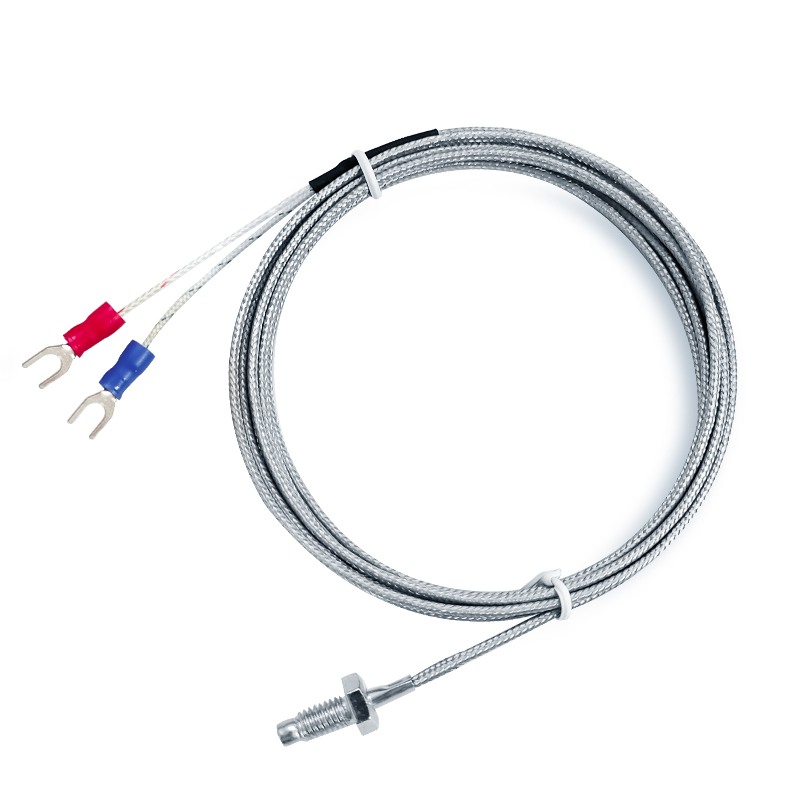

微型螺钉热电阻采用将铂电阻元件烧结在聚四氟电缆外套管内的一种烧结工艺，元件在电缆内与外界可靠隔离、外用金属构件将电缆端元件部分锁在构件中，形成同一功能、同一尺寸的互换产品、端面热电阻其密封特性比任何密封粘结剂密封的产品都可靠.端面热电阻元件具有优越的抗振性。

　　二、测量原理：

微型螺钉热电阻的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

　　三、适用场合：

　　热电阻适用于狭小场所的温度测量与控制。是纺织、涤纶等行业不可缺少的测量温度装置。

　　四、性能特点：

　　1、装配简单，更换方便；

　　2、压簧式感温元件，抗振性能好；

　　3、测温范围大；

　　4、机械强度高，耐压性能好。

　　五、技术指标：

　　产品执行标准：

　　IEC751；

　　JB/T8623-1997；

　　JB/T8622-1997；

　　常温绝缘电阻；

　　热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

　　六、安装注意事项：

　　对于热电阻的安装；应注意热电阻的安装使用中的几个细节；有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电阻的安装部位和插入深度时要注意以下2点:

　　1、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电阻应该有足够的插入深度:

　　a、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。

　　b、假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电阻插入深度500mm即可。

　　c、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是100毫米,那热电阻插入深度应选择50~100毫米（应考虑到安装底座或法兰的尺寸）。

　　d、对于高温高压和高速流体的温度测量（如主蒸汽温度）,为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm。

　　2、为了使热电阻的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。

　　七、号及规格：

　　注热电偶I级、热电阻A级按协议订货。
