Description
概述
NHR-3500系列液晶综合电量集中显示仪是一款用于中低压系统智能化装置，集数据采集和控制功能于一身，具有电力参数测量及电能计量为一体。它采用大规模集成电路和高亮度长寿命的LED显示器并支持RS485接口MODBUS通讯协议或多种协议。广泛用于中、低压变配电自动化系统, 工业自动化系统、智能型开关柜、楼宇自动化系统、负控系统、能源管理系统、工厂电量考核管理等。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。
黑底白字的段码液晶显示。
可直接采集三相交流电压、三相交流电流信号，可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能。
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警功能，带报警提示符号。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
主要功能参数
| 测量参数 | 测量范围 | 测量误差 | 分辨力 | 过载 |
| 电压 | 0.0～500.0V/AC | ±(0.4%读数+0.1%量程) | 0.1V | 持续120%；瞬时2倍/30S |
| 电流 | 0.03～5A/AC | ±(0.4%读数+0.1%量程) | 0.001A | 持续120%；瞬时2倍/30S |
| 有功功率 | U*I*COSΦ | PF=1.0； ±(0.4%读数+0.1%量程) | 0.1W | |
| 有功电能 | 9999999.99 KWh | 0.1Wh | ||
| 无功功率 | U*I*SINΦ | PF=0.0； ±(0.8%读数+0.1%量程) | 0.1Var | |
| 无功电能 | 9999999.99 KVarh | 0.1Varh | ||
| 视在功率 | U*I | ±(0.4%读数+0.1%量程) | 0.1VA | |
| 视在电能 | 9999999.99 KVAh | 0.1VAh | ||
| 功率因数 | 0.000～1.000 | ±0.02 | 0.001 | |
| 工频周波 | 45～65 Hz(50～500V) | ±0.05Hz | 0.01Hz | |
| 谐波 | 2～31次 |

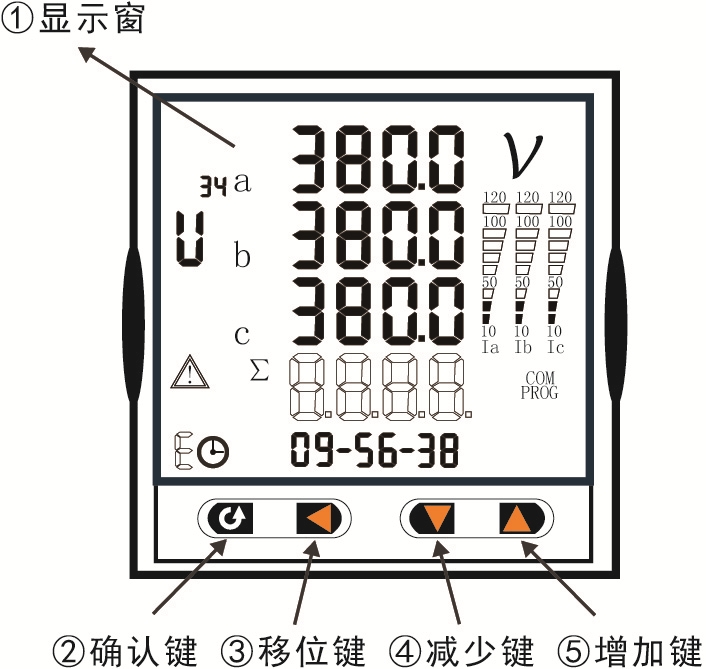

仪表面板
  |

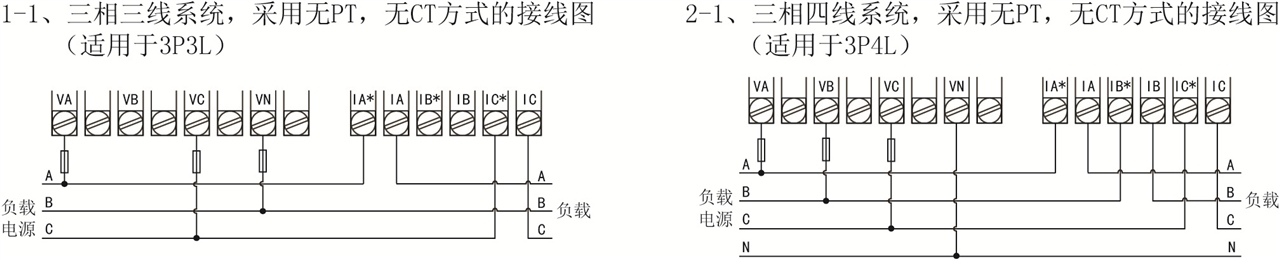

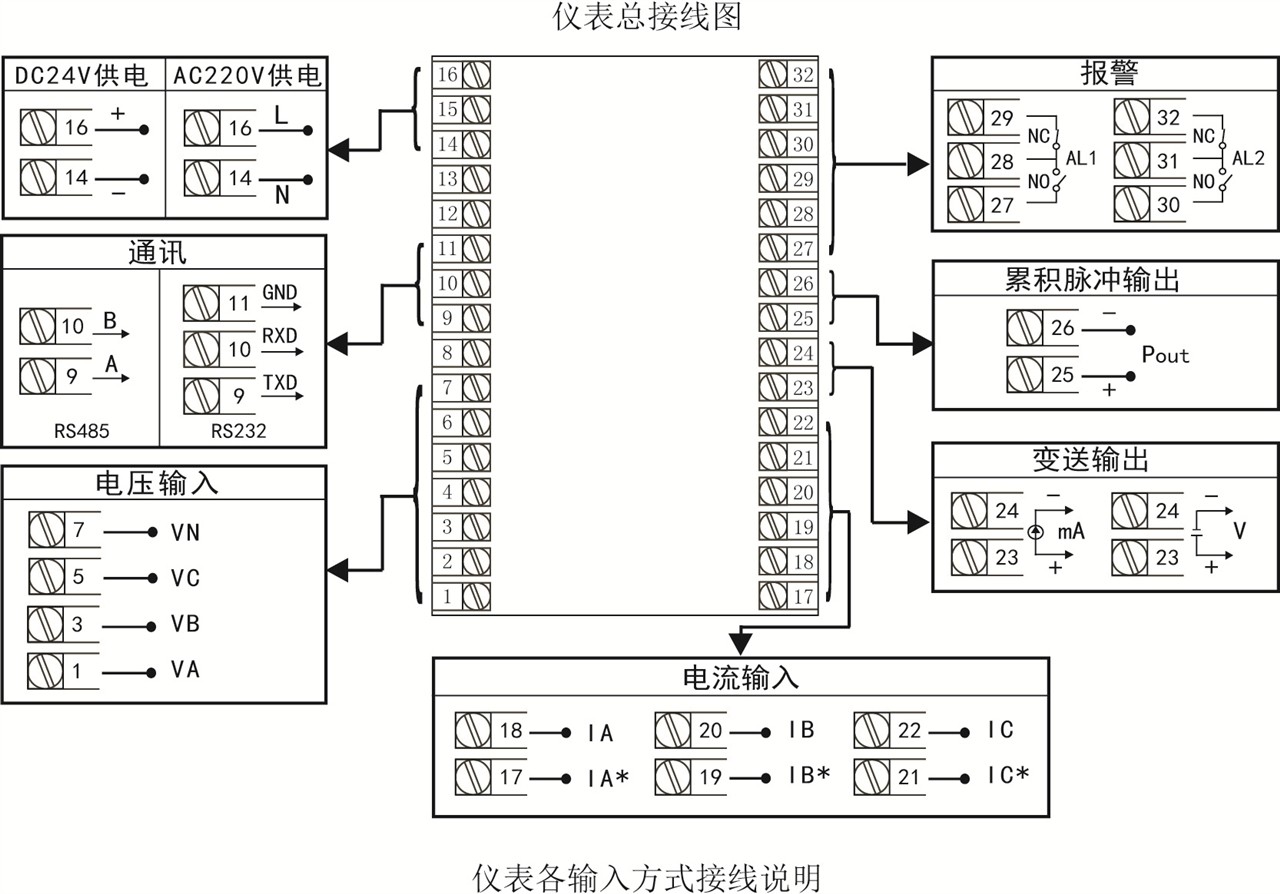

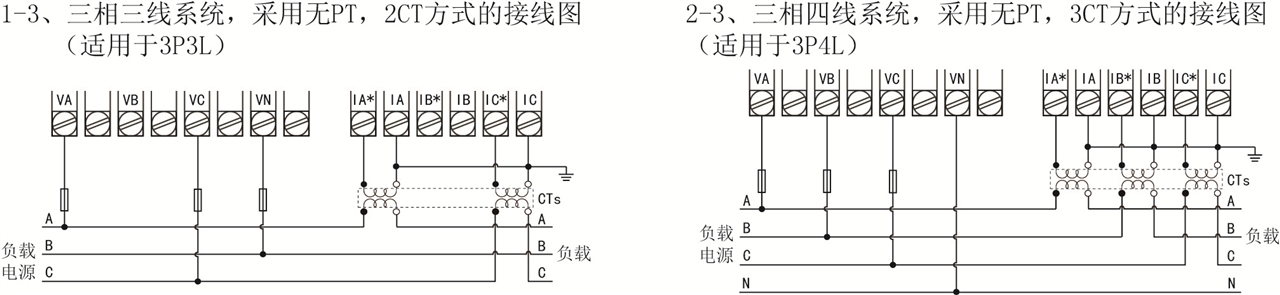

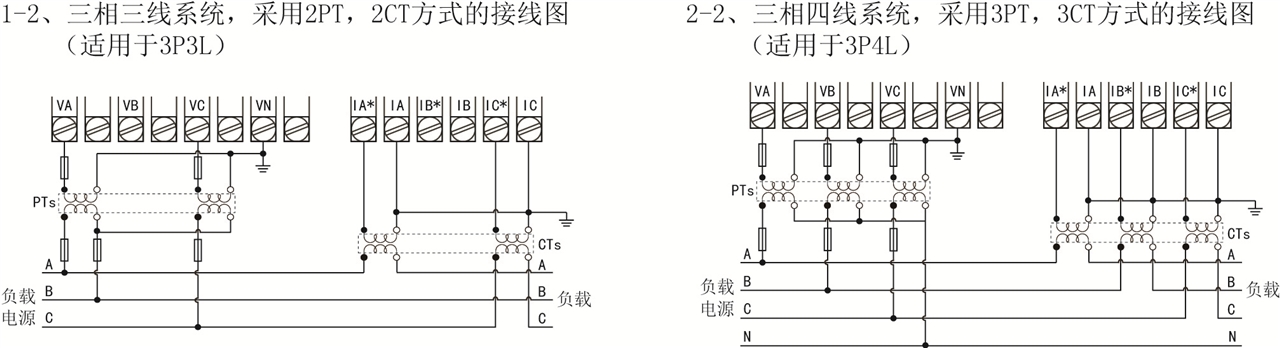

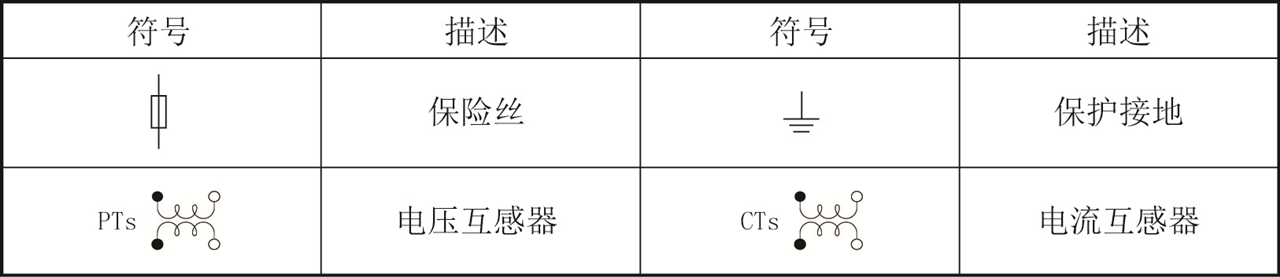

仪表接线图
 |
 |
 |
 |
 |
仪表选型
| ①规格尺寸 | ②输入类型 | ③输出类型 | ④报警输出 | ||||
| 代码 | 宽*高*深 | 代码 | 测量类型 | 代码 | 输出类型(负载电阻RL) | 代码 | 报警限数 |

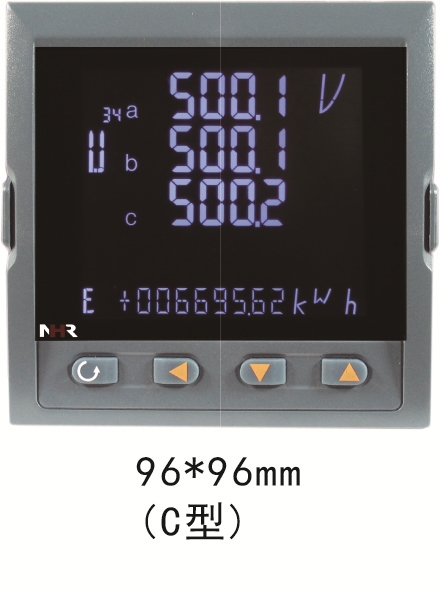

| C | 96*96*130mm | Z | 综合电量集中显示 | X 0 1 2 3 4 8 | 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊规格 | X 2 | 无输出 2限报警 |
| ⑤通讯输出 | ⑥累积脉冲输出 | ⑦供电电源 | |||||
| 代码 | 通讯接口 | 代码 | 累积脉冲输出 | 代码 | 供电范围 | ||
| X D1 D2 | 无输出 RS485通讯(Modbus) RS232通讯(Modbus) | X PO | 无输出 累积脉冲输出 （适用于电能累积） | A D | AC100～240V DC20～29V | ||
型号举例：NHR-3500C-Z-0/2/D1/X-A
