NHR-3100系列单相电量表
概述NHR-3100系列单相电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
| 概述 |
NHR-3100系列单相电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。 |
 主要功能参数 |
| 测量参数测量范围测量误差分辨力过载电压0.0～500.0V/AC±(0.4%读数+0.1%量程)0.1V120%电流0.01～5A/AC±(0.4%读数+0.1%量程)0.001A120%有功功率U*I*COSΦPF=1.0；±(0.4%读数+0.1%量程)0.1W 有功电能99999 MWh0.1Wh 无功功率U*I*SINΦPF=0.0；±(0.8%读数+0.1%量程)0.1Var 无功电能99999 MVarh0.1Varh 视在功率U*I±(0.4%读数+0.1%量程)0.1VA 视在电能99999 MVAh0.1VAh 功率因数0.000～1.000±0.020.001 工频周波45～65 Hz±0.05Hz0.01Hz |

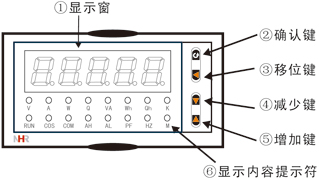

| 仪表面板 |
| 160*80mm(A型)96*96mm(C型)96*48mm(D型) |
|

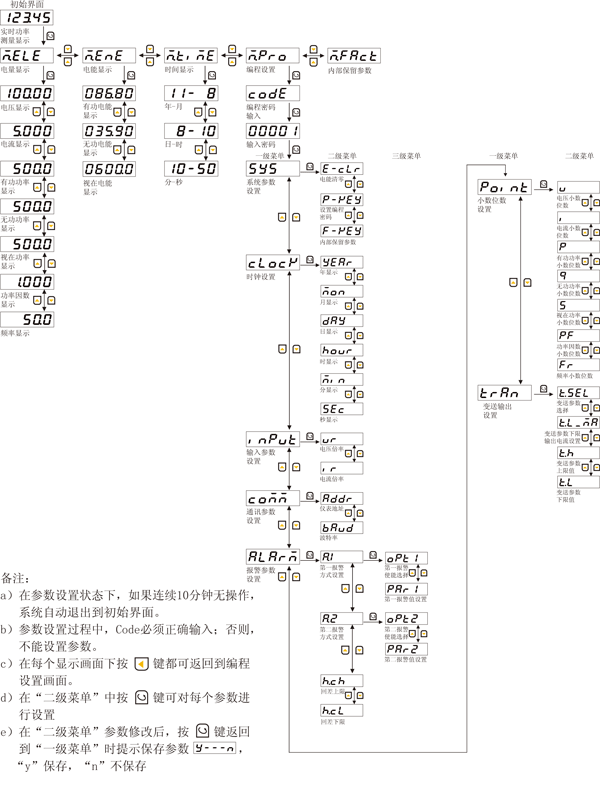

| 参数功能 |
 |
| 仪表接线图 |

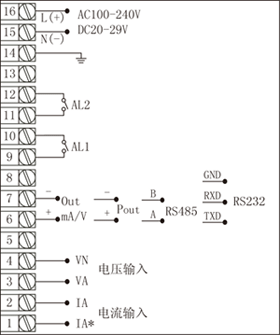

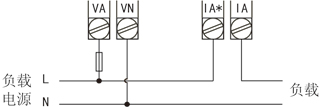

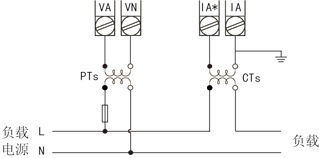

仪表总接线图 仪表各输入方式接线说明 1-2、单相两线系统，采用1PT，1CT方式的接线图 1-3、单相两线系统，采用无PT，1CT方式的接线图 |
 |
| 仪表选型 |
| NHR-3100□-□-□/□-□ ① ② ③ ④ ⑤ |
五位LED数码显示。
| ①规格尺寸 | ②输入类型 | ||
| 代码 | 宽*高*深 | 代码 | 测量类型 |
| A C D | 160*80*130mm 96*96*130mm 96*48*130mm | I V W Ep E3P War Eq VA Es COS Hz | 交流电流 交流电压 有功功率 有功电能 三相有功平衡功率 无功功率 无功电能 视在功率 视在电能 功率因数 工频周波 |
| ③输出类型 | |||
| 代码 | 输出类型(负载电阻RL) | ||
| X 0 1 2 3 4 D1 D2 PO 8 | 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通讯 RS232通讯 累积脉冲输出 特殊规格 | ||
| ④报警输出 | ⑤供电电源 | ||
| 代码 | 报警路数 | 代码 | 电压范围 |
| X 2 | 无输出 2限报警 | A D | AC100～240V
（50/60Hz） DC20～29V |
| 备注： |
| 在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。 型号举例：NHR-3100A-W-0/2-A |
