简介
      VPR202系列流量积算仪表是以先进的CPU为核心，基于智能化、数字化、网络化设计思想，辅以大规模集成电路、信号智能调理、SmartBus总线以及精致型结构设计技术的新型智能仪表。超薄设计，功耗低、精度高、通用性强、运行稳定、高性价比；可实现流量信号采集、显示、记录、补偿、积算、报警、通讯等功能；采用RS-232C/RS-485通讯接口，支持标准MODBUS-RTU协议，可方便实现远程监控。
      VPR202系列流量积算仪表适用于冶金、化工、建材、造纸、食品、制药、电力和水处理等各种工业现场的能源计量。并通过VPR202流量积算仪表组网，方便实现能源管理远程监控系统。
主要功能
     ◇输入：流量、温度、压力信号自由输入、测量范围和显示分辨率自由设置。
      ◇补偿：多种补偿算法，适用于蒸汽、一般气体、天然气等流量补偿。
     ◇算法：多种流量模型，适用于孔板、涡街、电磁、V锥等各型流量计。
      ◇记录：历史数据记录容量4M，最长可达2年以上，最短36小时。
     ◇累积：精确流量累积，同时提供年、月、日、班累积报表。
      ◇控制：支持2路控制输出，用于流量定量控制。
     ◇输出：1路4～20mA电流变送输出。
      ◇显示：192×64黄底单色显示，比同类型记录仪增加50%。
     ◇配电：提供24VDC/70mA配电输出供外部变送器使用。
      ◇通讯：RS485串行通讯接口，MODBUS_RTU通讯协议。
     ◇断电保护：非易失性存储器，数据永久保存、掉电不丢失。
      ◇时钟管理：采用硬件时钟，掉电后仍能准确运行。
     ◇组网管理：单网连接63台仪表，进行集中显示、存储、分析、打印、管理等。
      ◇上位软件：随仪表赠送上位管理软件，强大的数据管理及分析功能，让仪表如虎添翼。
      ◇外形尺寸：160×80×48mm，超薄设计，便于壁挂式仪表箱内安装。

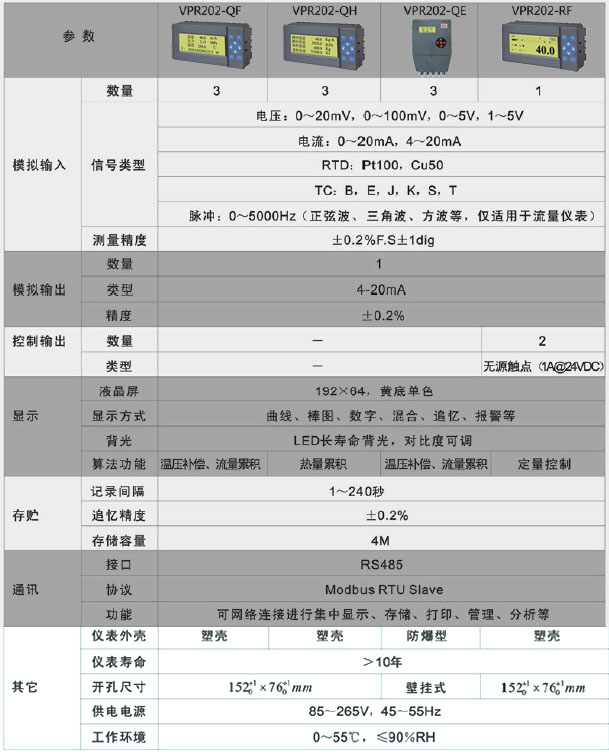

技术指标

选型指南

VPR202-QF液晶显示流量积算仪

VPR202-QF含仪表本体、1通道流量信号输入、4M存贮空间外形1160×80×48 mm 横式输入通道11路流量信号输入， 4~20mA或脉冲信号31路流量信号输入，1路温度信号输入，1路压力信号输入；带温压补偿变送输出0无变送输出11路流量信号4～20mA变送输出通讯功能0无通讯接口1RS485通讯（Modbus RTU）电源A220VAC供电

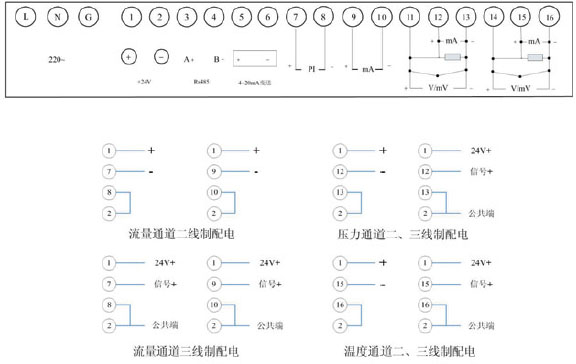

接线图
