虹润NHR-D13系列单相LED显示智能电量变送器
五位LED数码显示交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入模拟量、RS485、RS232信号、累积电能脉冲输出带两路报警功能模块化设计，体积小，功耗低标准的35mmD
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
| 五位LED数码显示 交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入 模拟量、RS485、RS232信号、累积电能脉冲输出 带两路报警功能 模块化设计，体积小，功耗低 标准的35mmDIN导轨卡式安装 |
概述 本产品是一款高性价比的智能电参数变送器，采用大规模集成电路，以低功耗的微处理器为核心，带五位LED数码显示及报警指示灯指示，配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。 产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。

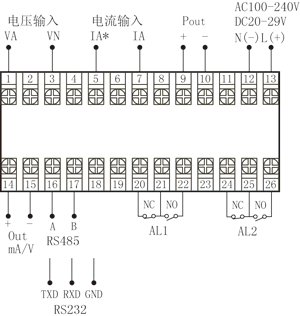

接线图

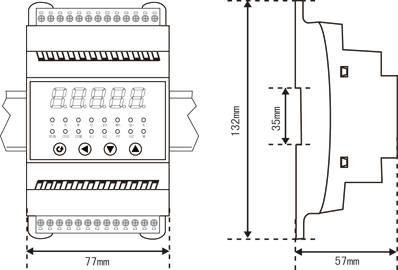

结构外型图
技术参数
| 输入 | |
| 输入信号 | 交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 | |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 输出负载 | 电流型≤500Ω，电压型≥250KΩ |
| 报警输出 | 继电器，容量：AC220V/2A，DC24V/2A |
| 通讯 | MODBUS-RTU协议，RS485传输距离≤1000米，RS232传输距离≤10米；信号传输率≤9.6kbps |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 | ≤5W |
| 其它参数 | |
| 绝缘阻抗 (输入/输出/电源之间) | ≥100MΩ（500VDC时） |
| 耐压强度 (输入/输出/电源之间) | 1500Vrms（1 min，无火花） |
| 工作温度 | 0～50℃（无凝露、无结冰） |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 77*132*57mm(宽*高*深) |
| 传输精度 | 0.3%FS |
| 响应时间 | ≤1S |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
仪表选型
NHR-D13 -□-□-□-□-□-□ | ||||
| 位 | 规格 | |||
| 7 | <输入>(从列表中选择代码) | |||
| 代码 | 类型 | 代码 | 类型 | |
| A | 交流电流(0-5A) | Eq | 无功电能 | |
| V | 交流电压(0-600V) | VA | 视在功率 | |
| W | 有功功率 | Es | 视在电能 | |
| Ep | 有功电能 | COS | 功率因素 | |
| E3p | 三相平衡功率(不可切换) | Hz | 工频周波 | |
| War | 无功功率 | 55 | 全切换 | |
| 8 | <输入>(从列表中选择代码) | |||
| 代码 | 类型 | |||
| X | 无输出 | |||
| 0 | 4-20mA | |||
| 1 | 1-5V | |||
| 2 | 0-10mA | |||
| 3 | 0-5V | |||
| 4 | 0-20mA | |||
| 9 | <报警输出>(从列表中选择代码) | |||
| 代码 | 类型 | |||
| X | 无输出 | |||
| 2 | 2限报警 | |||
| 10 | <通讯输出>(从列表中选择代码) | |||
| 代码 | 类型 | |||
| X | 无输出 | |||
| D1 | RS485通讯(Modbus RTU) | |||
| D2 | RS232通讯(Modbus RTU) | |||
| 11 | <累积脉冲输出>(从列表中选择代码) | |||
| 代码 | 类型 | |||
| X | 无输出 | |||
| PO | 累积脉冲输出 | |||
| 12 | <电源> | |||
| 代码 | 类型 | |||
| A | AC100-240V 50/60Hz | |||
| D | DC20-29V | |||
型号举例：NHR-D13-V-0-2-X-X-A(V/0-500V)
单相LED显示智能电量变送器，输入信号为0-500V，输出信号为4-20mA，带两路报警输出，供电电源为AC100-265V。
备注：
输出类型选择累积脉冲输出（按电压、电流倍率的1倍计算）时，请在订货时注明清楚测量类型和脉冲常数；
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
订货时请在选型后标注输入量程范围；
特殊功能可订制。
