温度传感器热安装套管
概述安装保护套管是套在测温元件外面或预先安装与设备之上，抵御被测介质的压力和腐蚀的温度传感器安装件，它和热电偶、热电阻、双金属温度计配套使用。安装保护套管主要技术参数工作压力焊 接 型:-0.1—1
- 电 话：021-69028098
- 传 真：021-69028066
- 邮 箱：shkhyb@163.com
Description
| 概述 | ||
| 安装保护套管是套在测温元件外面或预先安装与设备之上，抵御被测介质的压力和腐蚀的温度传感器安装件，它和热电偶、热电阻、双金属温度计配套使用。 | ||
| 安装保护套管主要技术参数 | ||
| 工作压力焊 接 型:-0.1—10MPa整体钻孔型:-0.1—30MPa随所选材料种类和使用温度不同，应该将公称压力合理地降额后作为使用的工作压力。水压试验试验压力等级为保护管耐压等级的1.5倍介质流速不超过80m/s | ||
| 温度传感器保护套管选型表 | ||
| TH□□□-□/□-□□-□/□ | ||
| 代号 | 温度传感器保护套管 | |
| TH | 安装套管THERMOWELL | |
| 代号 | 外形结构 请参看后面的各型号结构示意图选型 | |
| 01 | 钢管式保护管 | |
| 02 | 整体钻孔直型管 | |
| 03 | 锥形管 | |
| 04 | 整体钻孔锥形管 | |
| 05 | 螺纹后移整体钻孔锥形管 | |
| 06 | 带涂层耐腐蚀耐高温整体钻孔管（适用侧炉套管） | |
| 07 | 缩径式直型管 | |
| 08 | 缩径式整体钻孔直型管 | |
| 09 | 螺纹后移整体钻孔直型管 | |
| 代号 | 过程连接 | 说 明 |
| A | 固定螺纹 | |
| B | 固定法兰 | 法兰标准和规格由用户提供 |
| C | 焊接式 | |
| D | 光杆式 | |
| 代号 | 附加要求 | |
| A | 套管内孔为变径结构 | |
| B | 套管使用于高压环境 | |
| C | 套管外喷涂搪瓷 | |
| D | 石化厂炼油提升管抗冲刷专用套管 | |
| E | 法兰式压接安装 | |
| F | 套管外整体烧结聚四氟乙烯层和抗冲刷耐磨层，达到耐腐蚀耐磨 | |
| M | 上下套管整体式 | |
| J | 套管外部喷涂金属陶瓷 | |
| T | 特殊要求，协议供货 | |
| 代号 | 套管外径 mm | 说 明 |
| *** | D | 锥形结构时时：D1/D2 (请参看各型号图纸） |
| 代号 | 套管内孔直径 mm | 说 明 |
| *** | d | 套管内孔变径时：d1/d2(请参看各型号图纸） |
| 代号 | 保护管材料 | 说 明 |
| 0 | 1Cr18Ni9Ti(304SS)(0Cr18Ni10Ti) | |
| 3 | 316L | |
| 4 | 904L | |
| 5 | 3YC52 | |
| 6 | GH3030 | |
| 8 | SiC | |
| 9 | 协议供货 协议供货的材质有：GH3039、Inconel600、MONEL合金、GH44、Cr50Ni50合金、STA、 | |
| 哈氏合金、钽、钛、镍、钼、碳素钢、合金钢、二硅化钼、刚玉管、高铝管、碳化硅、钼化镁 | ||
| 代号 | 连接过程 | 说 明 |
| M1/G3 | M20×1.5 / G1/2 | |
| M2/G3 | M27×2 / G3/4 | |
| M3/G3 | M33×2 / G1" | |
| T | 按用户要求生产 | |
| 代号 | 套管总长 mm | 说 明 |
| *** | L | 请参看各型号结构图 |
| 代号 | 插入长度 mm | 说 明 |
| *** | l | 请参看各型号结构图 |
温度传感器热安装凸台
| 热安装套管THERMOWELL型号举例(附结构图） | |
| 钢管式固定螺纹直型管 | 钢管固定螺纹上下护管整体式直型管 |

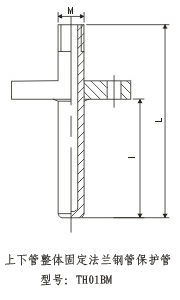

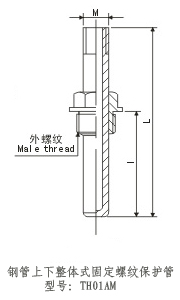

| 型号：TH01A | 型号：TH01AM |
|
|

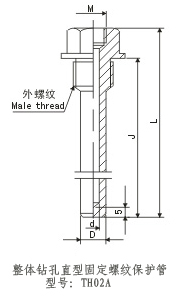

| 整体钻孔固定螺纹直型管 | 固定螺纹锥形管 |

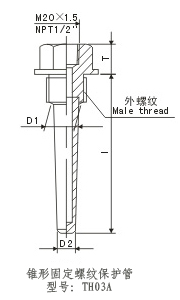

| 型号：TH02A | 型号：TH03A |
|
|
| 整体钻孔固定螺纹锥形管 | 螺纹后移整体钻孔固定螺纹锥形管 |

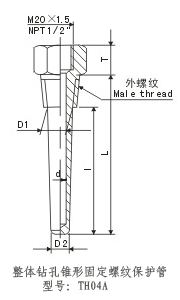

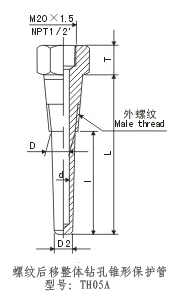

| 型号：TH04A | 型号：TH05A |
|
|
| 裂解炉出口专用套管 | 缩径式固定螺纹直型管 |

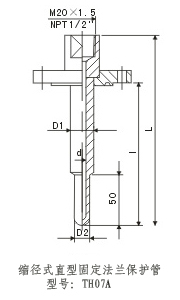

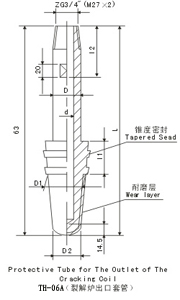

| 型号：TH06A | 型号：TH07A |
|
|
| 外缩径式内孔变径整体钻孔固定螺纹直型管 | 螺纹后移整体钻孔固定螺纹直型管 |

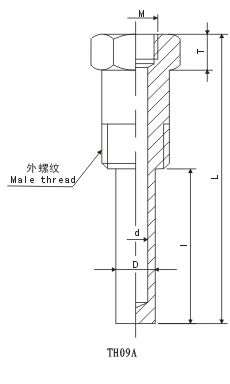

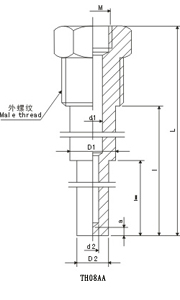

| 型号：TH08AA-D1/D2/d1/d2 | 型号：TH09A |
 |  |
| 钢管光杆式直型管 | 钢管光杆式直型管 |

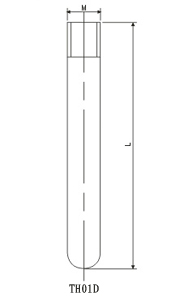

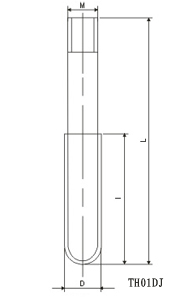

| 型号：TH01D | TH01DF | 型号：TH01DJ |
|
|
| 钢管固定法兰直型管 | 保护管喷涂金属陶瓷钢管固定法兰直型管 |

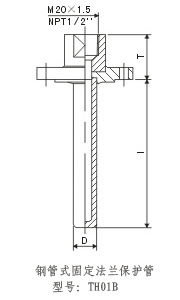

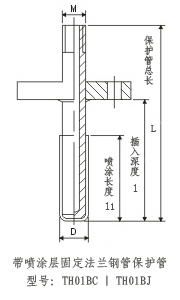

| 型号：TH01B | 型号：TH01BC | TH01BJ |
|
|
| 钢管固定法兰上下护管整体式直型管 | 整体钻孔固定法兰直型管 |
| 型号：TH01BM|TH01BF | 型号：TH02B |
 |  |
| 高压（内孔变径）固定法兰锥形管 | 固定法兰锥形管 |

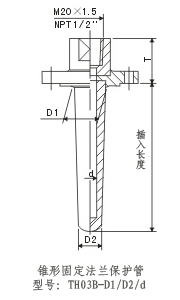

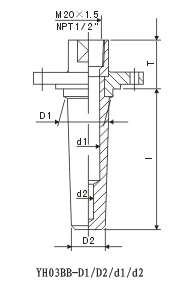

| 型号：TH03BB-D1/D2/d1/d2 | 型号：TH03B-D1/D2/d |
|
|
| 整体钻孔固定法兰锥形管 | 高压整体钻孔固定法兰锥形管 |

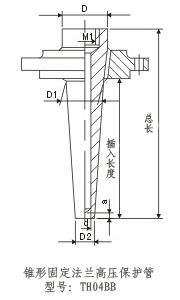

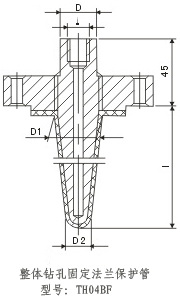

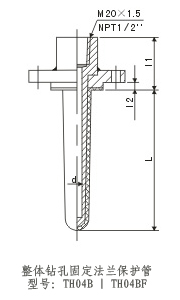

| 型号：TH04B | TH04BF | 型号：TH04BB |
|
|
| 特殊要求整体钻孔固定法兰锥形管 | 防腐固定法兰锥形管 |
| 型号：TH04BT | 型号：TH04BF |
|
|
| 法兰式压接安装固定法兰锥形管 | 石化厂炼油提升管抗冲刷专用套管 |

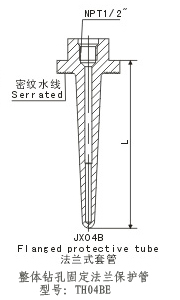

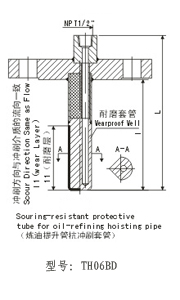

| 型号：TH04BE | 型号：TH04BD |
|
|

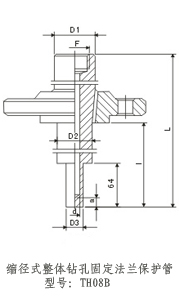

| 缩径式整体钻孔固定法兰直型管 | 缩径式固定法兰直型管 |
| 型号：TH08B | 型号：TH07B-D1/D2/d |
|
|
