产品概述

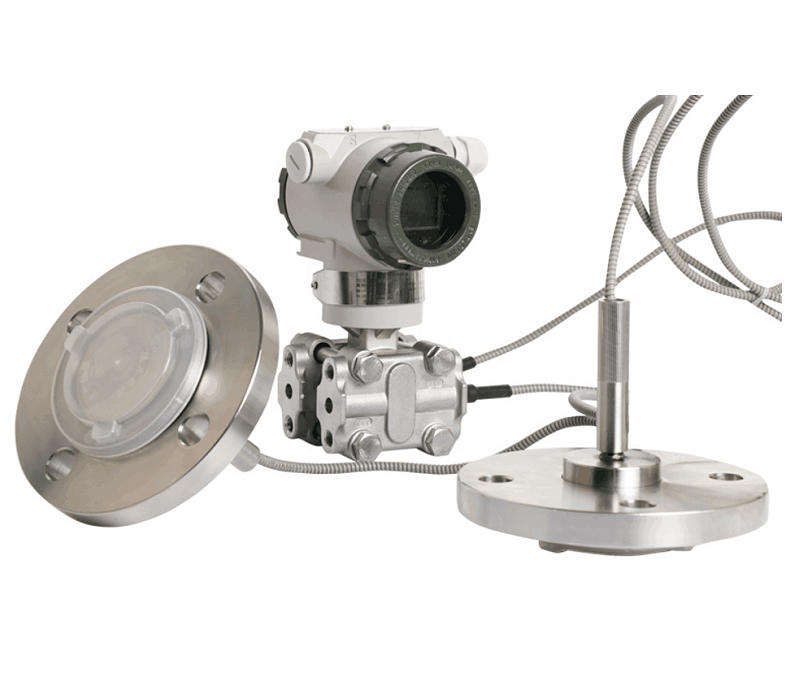

HM3051S-LT、RD智能法兰压力、差压变送器是用先进的单晶硅压力传感器技术与专利封装工艺，精心研制出的一款的高性能压力变送器。该产品采用双过载保护膜片设计，内部电路防浪涌保护设计，可准确测量表压、绝压、流量、真空度、液位和密度。

特点

■ 采用先进的单晶硅差压传感器

■ 两线制，4～20mA模拟输出，HART® 协议数字通讯

■ 智能LCD液晶表头带背光

■ 兼有远传和本地零点、量程调整

■ 品种齐全，精度高，稳定性好

■ 隔爆壳体结构，抗变频干扰能力强

■ 高静压、高过载保障

■ 双过载保护膜片设计

■ 防雷保护电路设计

用途及行业

■ 石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军用等行业的过程控制领域

性能参数

量程范围 0～10kPa…3MPa

压力类型 压力、差压

供电输出 4～20mA+HART®协议(10.5V～36V，一般24V)

精 度 ±0.1%FS

温 漂 ±（0.1＋0.1×量程比）%FS（@-10～70℃）

环境温度 -40℃～85℃；带液晶表头-20℃～70℃

介质温度 -40℃～120℃

储存温度 -40℃～85℃

绝缘电阻 ≥100MΩ/500VDC( 200MΩ/250VDC)

防护等级 IP65

环境温度 -40℃～85℃；带液晶表头-20℃～70℃

介质温度 -40℃～120℃

安装影响 零点不大于0.4kPa，可通过清零功能校正

静压影响

零点影响0.15量程比%FS/4MPa

满程影响0.25%FS/4MPa

长期稳定性 ±0.2%FS/2年

结构特性

膜片材质 316L、316L喷四氟、哈C、钽

排气/排液阀 316不锈钢（仅LT）

O型圈 氟橡胶与硅橡胶组合（与测量介质接触）

灌充液 硅油

法兰和夹块 304不锈钢（T型膜头材质为316L）

软态毛细管 304不锈钢（仅RD）

壳体材料 压铸铝环氧树脂涂层

电气接口 M20×1.5、NPT1/2

工艺接口

LT/RD高压端：DN25 PN4.0、DN50 PN4.0、DN80 PN1.6

RD低压端：DN25 PN4.0、DN50 PN4.0、DN80 PN1.6

LT低压端：M20×1.5带焊管

重量 3.5kg(不包含选件)
