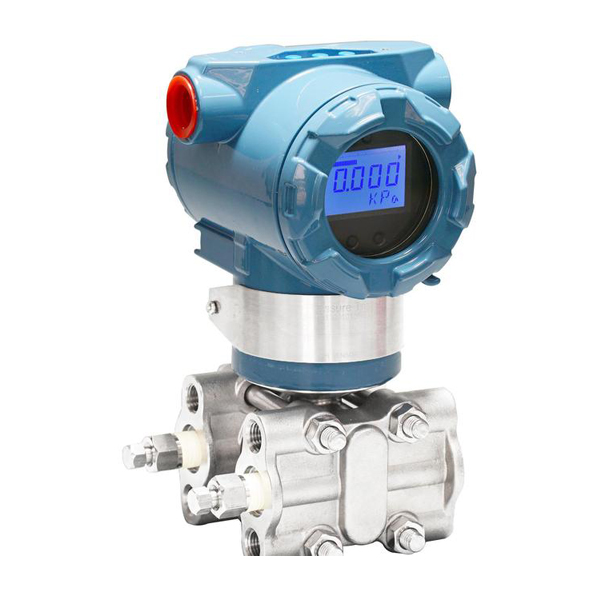

3151/3351智能电容式压力变送器/差压变送器

3151/3351系列智能压力/差压变送器是采用国外先进技术生产的精度高、小型化智能仪表，采用技术成熟的电容传感器，具有长期稳定性好，可靠性高的特点。

电话：021-69028098
传真：021-69028066
邮箱：shkhyb@163.com

Description

3151/3351智能电容式压力变送器产品介绍
　　3151/3351系列智能压力/差压变送器是采用国外先进技术生产的精度高、小型化智能仪表，采用技术成熟的电容传感器，具有长期稳定性好，可靠性高的特点。通过数字技术，对传感器的温度和非线性进行补偿，大大的提高了传感器的精度和量程比范围。仪表具有HART通讯接口，可通专门为之配备的组态调试系统在计算上进行测试、组态、标定，也可用专门为之配备的手操器（与ROSEMONT275兼容）在现场进行组态和校正。
适用于各类液体、气体和蒸汽的压力、差压、绝压的测量。
主要技术参数
　①技术性能
　　◆使用对象：液体、气体或蒸汽
　　◆测量范围：见选型规格表
　　◆输出信号：4～20mAVDC.叠加HART协议数字信号
　　◆电源：外部供电24VDC.（电源范围12V～45V）
　②性能指标
　　（在无迁移、316不锈钢隔离膜片及其他标准测试条件下。）
　　◆量程比：40：1
　　◆精度：量程为3、4、5
　　◆在量程比为1：1到10：1时，为调校量程的±0.1%
　　◆在量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程
　　◆量程为6、7、8、9、0
　　◆在量程比为1：1到10：1时，为调校量程的±0.15%
　　◆在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程
　　◆稳定性:最大量程范围的±0.15%/6个月。
　　◆温度影响：零点温度误差为最大量程的±0.25/55℃；包括零点和量程的总温度误差为最大量程的±0.5/55℃
　　◆注意：对于量程3、9、0温度影响误差加倍
　　◆静压影响：（DP型在线性输出时）零点误差:加静压10MPa，量程4、5的零点误差为最大量程范围的±0.25%，量程3、6、7、8的零点误差为最大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。（HP型在线性输出时）零点误差:加静压31.2MPa，零点误差小于最大量程范围的±2.0%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。
　　◆电源影响：小于输出量程的0.005%／V。
　　◆振动影响：在任意轴向上，频率为200Hz，引起的误差为最大量程范围的±0.05%／g。
　　◆负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
　　◆安装位置影响：最大可产生不大于0.25kPa的零点误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影
　③结构指标
　　1.接液件材料
　　　◆隔离膜片：316不锈钢、哈氏合金C、蒙乃尔和钽；
　　　◆排气/排液阀：316不锈钢、哈氏合金C和蒙乃尔；
　　　◆法兰和接头：316不锈钢、哈氏合金C、蒙乃尔；
　　　◆O形圈：氟橡胶、丁腈橡胶、乙烯-丙烯；
　　2.非接液件材料
　　　◆灌充液体：硅油或氟油；
　　　◆螺栓：碳钢镀锌；
　　　◆电气壳体：低铜铝合金
　　　◆O形圈：丁腈橡胶；
　　　◆涂层：聚脂环氧树脂；
　　3.引压连接件
　　　◆法兰引压口1/4-18NPT（锥管螺纹）；
　　　◆接头引压口1/2-14NPT（锥管螺纹）；
　　　◆电气连接：用1/2-14NPT带螺纹端导线管。
　　　◆重量：用3.5g（不包括选件）

3151HP型智能高静压差压变送器 3151HP4E22M4B1YFA 输出4~20mA 数显表头 HART协议
3151LT型法兰式液位变送器 3151LT5EA0A22DM4FA 输出4~20mA 数显表头 HART协议
3151/3351智能电容式压力变送器型号选择规格表
　①基本型号选择
　　●标志为可选型号
　　○标志为不可选型号

型号	变送器类型				GP	AP	DP	HP
3151/3351GP 3151/3351AP 3151/3351DP 3151/3351HP	压力变送器绝对压力变送器差压变送器高静压差压变送器				● ● ○ ○	○ ● ○ ○	○ ○ ● ○	○ ○ ○ ●
代号	量程				GP	AP	DP	HP
3 4 5 6 7 8 9 0	0-0.2~7.0kpa(0-20~715mmH2O) 0-0.4~37.4kpa(0-38~3810mmH2O) 0-1.8~186.8kpa(0-190~19050mmH2O) 0-6.9~690kpa(0-0.07~7kgf/c㎡) 0-20.6~2068kpa(0-0.21~21kgf/c㎡) 0-68.9~6890kpa(0-0.7~70kgf/c㎡) 0-206.8~20680kpa(0-2.14~210kgf/c㎡) 0-413.7~41370kpa(0-4.22~422kgf/c㎡)				● ● ● ● ● ● ● ●	○ ● ● ● ● ● ○ ○	● ● ● ● ● ● ○ ○	○ ● ● ● ● ○ ○ ○
代号	输出				GP	AP	DP	HP
E J	线性输出4~20mADC+HART信号平方根输出4~20mADC+HART信号				● ○	● ○	● ●	● ●
代号	结构材料				GP	AP	DP	HP
代号	法兰接头	排气/排液阀	隔离膜片	灌充液	GP	AP	DP	HP
22	316不锈钢	316不锈钢	316不锈钢	硅油	●	●	●	●
23	316不锈钢	316不锈钢	哈氏合金C		●	●	●	○
24	316不锈钢	316不锈钢	蒙乃尔		●	●	●	○
25	316不锈钢	316不锈钢	钽		●	○	●	○
33	哈氏合金C	哈氏合金C	哈氏合金C		●	●	●	○
35	哈氏合金C	哈氏合金C	钽		●	○	●	○
44	蒙乃尔	蒙乃尔	蒙乃尔		●	●	●	○

　　注意事项：订货时请注明选型代号及及要求的检测范围
　　若不指明输出方式，出厂校验按线性输出
　　注：AP型量程4最小为2.0Kpa（绝对压力）
　②3151智能变送器选用件选型规格表

选用件型号规格		GP	AP	DP	HP	LT	远传
代号	安装支架	GP	AP	DP	HP	LT	远传
B1 B2 B3 B4 B5 B6	2in弯道弯支架盘装支架 2in管道平支架带有300SST螺栓的2in弯道弯支架带有300SST螺栓的盘装支架带有300SST螺栓的2in管道平支架	● ● ● ● ● ●	● ● ● ● ● ●	● ● ● ● ● ●	● ● ● ● ● ●	× × × × × ×	● ● ● ● ● ●
代号	指示表	GP	AP	DP	HP	LT	远传
M4	多功能液晶表头	●	●	●	●	●	●
代号	螺栓材料	GP	AP	DP	HP	LT	远传
L1 L2 L3	1Cr18Ni9Ti 0Cr17NiCuNb 42CrMo	● ● ●	● ● ●	● ● ●	● ● ●	● ● ●	● ● ●
代号	引压连接	GP	AP	DP	HP	LT	远传
D1 D2 D4	法兰侧面上部有排气/排液阀材料同法兰法兰侧面下部有排气/排液阀材料同法兰 “丁”字形接头：M20×1.5阳螺纹	● ● ●	● ● ●	● ● ●	● ● ●	● ● ●	× × ×
代号	与介质接触的“O”形环	GP	AP	DP	HP	LT	远传
W2 W3	丁氰橡胶乙烯—丙烯	● ●	● ●	● ●	● ●	● ●	● ●
代号	输出	GP	AP	DP	HP	LT	远传
V1	反向输出	●	×	●	●	×	●
代号	防爆形式	GP	AP	DP	HP	LT	远传
Fa Da	本安型隔爆型	● ●	● ●	● ●	● ●	● ●	● ●
代号	引压接头	GP	AP	DP	HP	LT	远传
C21 C22 C31 C32 C41 C42 C51 C52	1/2-14NPT锥管螺纹,后部压套引压管,碳钢镀铬 1/2-14NPT锥管螺纹,后部压套引压管,不锈刚 1/4-18NPT锥管螺纹,后部压套密封引压管,碳钢镀铬 1/4-18NPT锥管螺纹,后部压套密封引压管,不锈刚 1/2-14NPT锥管螺纹,后部焊接密封引压管,碳钢镀铬 1/2-14NPT锥管螺纹,后部焊接密封引压管,不锈刚 1/4-18NPT锥管螺纹,后部焊接密封引压管,碳钢镀铬 1/4-18NPT锥管螺纹,后部焊接密封引压管,不锈刚	● ● ● ● ● ● ● ●	● ● ● ● ● ● ● ●	● ● ● ● ● ● ● ●	× × × × ● ● ● ●	● ● ● ● ● ● ● ●	× × × × × × × ×
T1 T2	碳钢三阀组不锈钢三阀组	× ×	× ×	● ●	● ●	× ×	× ×

　　如选用上表的选用型号,可将其代号按顺序加在变送器基本型号之后即可,仅适用3151系列
　　例如:3151DP4E22 B1M4D2；变送器基本型号，选用型号代号
