Description
1151DP/GP带上远传密封装置的差压/压力变送器型号及规格代号表
| 1151 | 智能电容式远传变送器 | |||||||||||||||||
| 代码 | 变送器名称 | |||||||||||||||||
| DP | 差压变送器 | |||||||||||||||||
| GP | 压力变送器 | |||||||||||||||||
| 代码 | 量 程 范 围 | 最大工作压力（静压） | 精 度 | |||||||||||||||
| 3 | 0-1.3～7.5 kPa | 2.5-4-5-10 MPa (订货时请注明) | 0.2% | |||||||||||||||
| 4 | 0-6～40 kPa | 同上 | 0.2% | |||||||||||||||
| 5 | 0-31.1～186.8 kPa | 同上 | 0.2% | |||||||||||||||
| 6 | 0-117～690 kPa | 同上 | 0.2% | |||||||||||||||
| 7 | 0-345～2068 kPa | 同上 | 0.2% | |||||||||||||||
| 8 | 0-1.17～6.89 MPa | 同上 | 0.2% | |||||||||||||||
| 9 | 0-3.45～20.68 MPa | 32MPa 订货时请注明 | 0.2% | |||||||||||||||
| 代码 | 输 出 信 号 | |||||||||||||||||
| E | 4-20 mA DC | |||||||||||||||||
| H | HART通讯 | |||||||||||||||||
| F | FF通讯 | |||||||||||||||||
| 代码 | 法兰材料 | 隔离膜片 | ||||||||||||||||
| 12 | 碳钢镀镍 | 316L 不锈钢 | ||||||||||||||||
| 22 | 316不锈钢 | 316L 不锈钢 | ||||||||||||||||
| S1 | 一个远传装置 | |||||||||||||||||
| S2 | 二个远传装置 | |||||||||||||||||
| 代码 | 毛细管长度( m ) | |||||||||||||||||
| A | 1.5 | |||||||||||||||||
| B | 3 | |||||||||||||||||
| C | 4.5 | |||||||||||||||||
| D | 6 | |||||||||||||||||
| E | 7.5 | |||||||||||||||||
| 代码 | 选用件(不选则不填) | |||||||||||||||||
| M1 | 0～100% 线性指示表 | |||||||||||||||||
| M3 | 3 1/2 LCD 数字线性显示表 | |||||||||||||||||
| B1 | 管装弯支架 | |||||||||||||||||
| B2 | 板装弯支架 | |||||||||||||||||
| B3 | 管装平支架 | |||||||||||||||||
| d | 隔爆型 dIIBT4 | |||||||||||||||||
| i | 本安型 iaIICT6 | |||||||||||||||||
| / | 远传装置型号PFW、RTW、EFW、RFW* | |||||||||||||||||
1151 | DP | 3 | E | 12 | S1 | A | ||||||||||||
远传装置订货规格选择
①PFW扁平式远传装置订货规格表
| 1199 PFW | 扁平式远传法兰 | |||
| 代码 | 型式 | |||
| 11 | 标准3″-150LB法兰 | |||
| 代码 | 远传法兰膜片材料 | |||
| A | 316L | |||
| B | 哈氏合金C-276 | |||
| C | 钽 | |||
| 代码 | 壳体材料 | |||
| 11 | 316SST | |||
| 1199 PFW —11 A-11 请将该型号附加到远传变送器型号后面 | ||||
②RTW螺纹安装式远传装置订货规格
| 1199 RTW | 螺纹安装式远传法兰 (最大工作压力为10 MPa) | |||||
| 代码 | 冲洗备用孔 | |||||
| 11 | 无 | |||||
| 21 | 有 | |||||
| 代码 | 远传法兰膜片材料 | |||||
| A | 316L | |||||
| B | 哈氏合金C | |||||
| C | 钽 | |||||
| 代码 | 结构件材料 | |||||
| 11 | 上套316SST，安装环为碳钢，垫圈为石棉或氟橡胶、丁腈橡胶 | |||||
| 31 | 上套、安装环为316SST，垫圈为石棉或氟橡胶、定腈橡胶 | |||||
| 代码 | 下套材料 | |||||
| A | 316SST | |||||
| B | 哈氏合金 C-276 | |||||
| 代码 | 引压连接孔 | |||||
| 13 | 1/2-14NPT 锥管螺纹 | |||||
| 1199 RTW — 21A 31 13 请将该型号附加到远传变送器型号后面 | ||||||
③EFW插入筒式远传装置订货规格表
| 1199 EFW | 插入筒式筒式远传装置 | |||||
| 代码 | 插入筒直径和按液部分材料 | |||||
| 11 | （3″）66mm316SST | |||||
| 12 | （3″）66mm哈氏合金（特殊订货） | |||||
| 13 | （4″）89mm316SST | |||||
| 14 | （4″）89mm哈氏合金（特殊订货） | |||||
| 代码 | 远传装置膜片材料 | |||||
| A | 316LSST 只用于11、13代号 | |||||
| B | 哈氏合金C-276 只用于12、14代号 | |||||
| C | 钽 | |||||
| 代码 | 插入筒长度 | |||||
| L1 | （2″）50mm | |||||
| L2 | （4″）100 mm | |||||
| L3 | （6″）150 mm | |||||
| 代号 | 法兰材料和额定压力 | |||||
| A11 | 碳钢镀锌，最大工作压力2.5MPa | |||||
| A12 | 碳钢镀锌，最大工作压力5MPa（不推荐） | |||||
| 1199 EFW — A3 4 J1 31 请将该型号附加到远传变送器型号后面 | ||||||
④RFW法兰安装式远传装置订货规格表
| 1199 RFW | 法兰安装式远传法兰 | ||||||
| 代码 | 冲洗备用孔 | ||||||
| 11 | 无 | ||||||
| 21 | 有 | ||||||
| 代码 | 远传法兰接液膜片材料 | ||||||
| A | 316L | ||||||
| B | 哈氏合金C-276 | ||||||
| C | 蒙乃尔 | ||||||
| 代码 | 上套结构材料 | ||||||
| 11 | 上套为316L，上套法兰为碳钢镀锌，垫圈为石棉或氟橡胶 | ||||||
| 31 | 上套为316L，上套法兰为不锈钢，垫圈为石棉或氟橡胶 | ||||||
| 代码 | 下套尺寸 | 最大工作压力38℃ | 下套材料 | ||||
| A21 | 1″ | 2.5MPa | 316S.ST | ||||
| B21 | 1″ | 2.5MPa | 哈氏合金C-276H | ||||
| E21 | 1″ | 2.5MPa | 碳钢镀锌 | ||||
| A41 | 1-1/2″ | 2.5MPa | 316S.ST | ||||
| B41 | 1-1/2″ | 2.5MPa | 哈氏合金C-276H | ||||
| E41 | 1-1/2″ | 2.5MPa | 碳钢镀锌 | ||||
| A51 | 2″ | 2.5MPa | 316S.ST | ||||
| B51 | 2″ | 2.5MPa | 哈氏合金C-276H | ||||
| E51 | 2″ | 2.5MPa | 碳钢镀锌 | ||||
| A71 | 3″ | 2.5MPa | 316S.ST | ||||
| B71 | 3″ | 2.5MPa | 哈氏合金C-276H | ||||
| E71 | 3″ | 2.5MPa | 碳钢镀锌 | ||||
| A22 | 1″ | 5MPa | 316S.ST | ||||
| B22 | 1″ | 5MPa | 哈氏合金C-276H | ||||
| E22 | 1″ | 5MPa | 碳钢镀锌 | ||||
| A42 | 1-1/2″ | 5MPa | 316S.ST | ||||
| B42 | 1-1/2″ | 5MPa | 哈氏合金C-276H | ||||
| E42 | 1-1/2″ | 5MPa | 碳钢镀锌 | ||||
| A52 | 2″ | 5MPa | 316S.ST | ||||
| B52 | 2″ | 5MPa | 哈氏合金C-276H | ||||
| E52 | 2″ | 5MPa | 碳钢镀锌 | ||||
| A72 | 3″ | 5MPa | 316S.ST | ||||
| B72 | 3″ | 5MPa | 哈氏合金C-276H | ||||
| E72 | 3″ | 5MPa | 碳钢镀锌 | ||||
| 1199RFW —21 J131 A 3 31 请将该型号附加到远传变送器型号后面 | |||||||
毛细管订货型号规格表
| 1199CAP型 | 材质304，尺寸φ3*1 | |||||
| 代号 | 冲洗备用孔 | |||||
| 15 | 1.5mm | |||||
| 30 | 3.0mm | |||||
| 45 | 4.5mm | |||||
| 60 | 6.0mm | |||||
| 75 | 7.5mm | |||||
| 代号 | 保护套管 | |||||
| 不注 | 铠装304 | |||||
| A | PVC护套，铠装304 | |||||
| 1199CAP 45 选型举例 | ||||||
冲灌液特性表
灌充液代号 | 灌充液 | 温 限 | 比重 | 温度膨胀系数 | 25℃时粘度(mPa·s) |
D | 普通硅油 | －40～+150℃ | 0.934 | 0.00108 | 9.5 |
S | 高温硅油 | 15～315℃ | 1.07 | 0.00053 | 44～50 |
F | 惰性填充液(氟油) | －45～+205℃ | 1.85 | 0.000864 | 6.5 |
1151DP/GP带远传装置的差压/压力变送器产品介绍
（1）1151DP/GD-1151GP变送器带上远传密封装置后，就成为1151DP/GP远传差压/压力变送器
1151DP/GP远传差压/压力变送器，它可避免被测介质直接和变送器的隔离膜片接触的可靠测量方法，它适用于下述几种情况：
①被测介质对变送器敏感元件有腐蚀作用
②需要将高温被测介质与变送器隔离
③被测介质中有固体悬浮物或高粘度介质
④被测介质由引压管引同时易固化或结晶
⑤更换被测介质需严格净化测量头
⑥测量头必须保持卫生，严禁污染。
⑦使用对象：腐蚀性或粘性的液体
⑧注意：真空场合不宜采用远传变送器
1151DP/GP型带远传密封装置的远传差压/压力变送器，仍然具有1151DP/GP型差压/压力变送器的各种特点
（2）1151DP/GP远传差压/压力变送器远传装置形式有四种
①1191PFW扁平式远传装置（标准3″、工作压力2.5MPa）
②1191RTW型螺纹安装式远传装置（最大工作压力10MPa）
③1191RFW型法兰安装式远传装置
④1191EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）

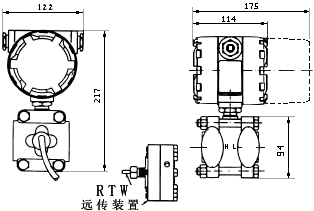

1151DP/GP带上远传密封装置的差压/压力变送器外形尺寸图
 |  |
